Tubarão duplo em forma de ranhuras, dobrado a 60°, para cabo de arame de 24 mm

1Descrição do produto

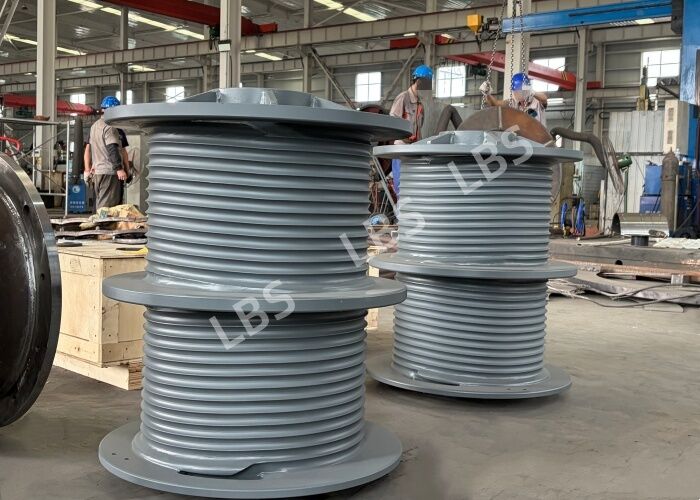

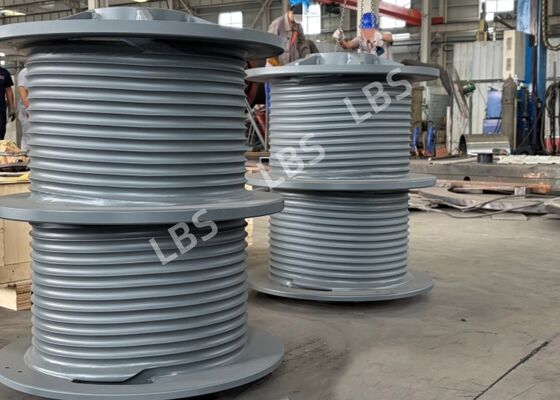

Este é um tambor duplo Lebus com ranhuras fabricado a partir de aço de baixa liga Q355D de alta resistência.3 mm e um diâmetro exterior de Φ710É equipado com ranhuras de corda Lebus dobradas a 60°. As ranhuras helicoidais da esquerda e da direita são totalmente simétricas: a hélice esquerda move a corda da esquerda para a direita.Enquanto a hélice direita gira a corda da direita para a esquerdaExistem 2 camadas com 13,5 bobinas por camada e um ângulo de partida de 0°, permitindo o enrolamento bidirecional ordenado da corda de aço.

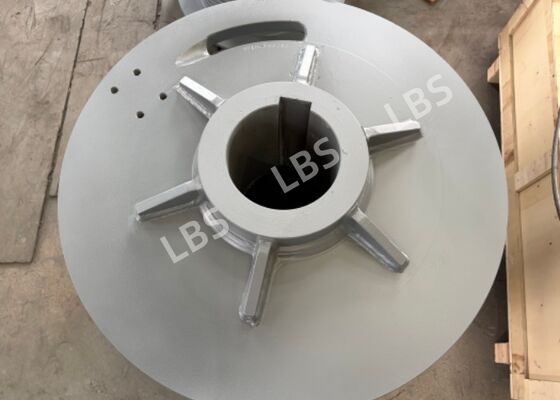

O produto adota uma estrutura de montagem soldada. Para chapas de aço com espessura ≥ 12 mm, as ranhuras são usinadas em conformidade com as normas de soldagem GB985-88 e GB986-88.Todas as bordas afiadas são rasgadas e arredondadas.As ranhuras de corda de máquina de precisão garantem um enrolamento suave da corda de arame de aço e reduzem os riscos de esmagamento, mordida e enrolamento desordenado da corda.Os furos do parafuso de montagem estão dispostos em flanges em ambas as extremidades para montagem direta a guinchos e equipamentos de elevação, adequado para as condições de trabalho de elevação de máquinas offshore e de construção.

2Parâmetro do produto

3.Vantagem do produto

(1) 60° Desenho de ranhuras de cordas Lebus dobradas: ranhuras helicoidais simétricas esquerda e direita guiam o enrolamento ordenado de várias camadas de corda de aço, evitando esmagamento, saltos e mordidas de cordas,prolongando muito a vida útil das cordas de arame e reduzindo os custos de manutenção.

(2) Material de alta resistência: o aço de baixa liga de alta resistência Q355D oferece excelente desempenho de impacto a baixas temperaturas, resistência à fadiga e capacidade de carga,Ideal para ambientes de carga pesada e marinhos corrosivos.

(3) Estrutura helicoidal simétrica de precisão: hélice completamente simétrica à esquerda e à direita com ângulo de partida de 0° assegura um enrolamento de corda bidirecional sincronizado e estável,carga equilibrada em ambas as extremidades do tambor e operação de guincho mais suave.

(4) Tecnologia de soldadura madura: as chapas grossas são solteadas de acordo com as especificações nacionais de soldadura, com soldagens de solo.Alta resistência à soldagem e resistência a cargas alternadas garantem uma estrutura global robusta e fiável.

(5) Usinagem de precisão: as dimensões críticas são controladas dentro de tolerâncias muito estreitas.fornecendo alta precisão de montagem e boa concentricidade de instalação para reduzir as vibrações do equipamento.

(6) Finalização de superfície otimizada: As bordas afiadas e arredondadas e as soldas polidas eliminam a concentração de tensão e evitam danos ao cortar a corda de arame.

4.Escenários de aplicação

É usado principalmente em equipamentos de elevação pesada de engenharia offshore, incluindo guindastes de plataforma offshore, guindastes de convés marítimo, plataformas de perfuração de petróleo e gás offshore,Equipamento de elevação de embarcações e sistemas de guinchos de guindastes flutuantesÉ igualmente aplicável a guindastes pesados de portos e a guindastes de mineração.
