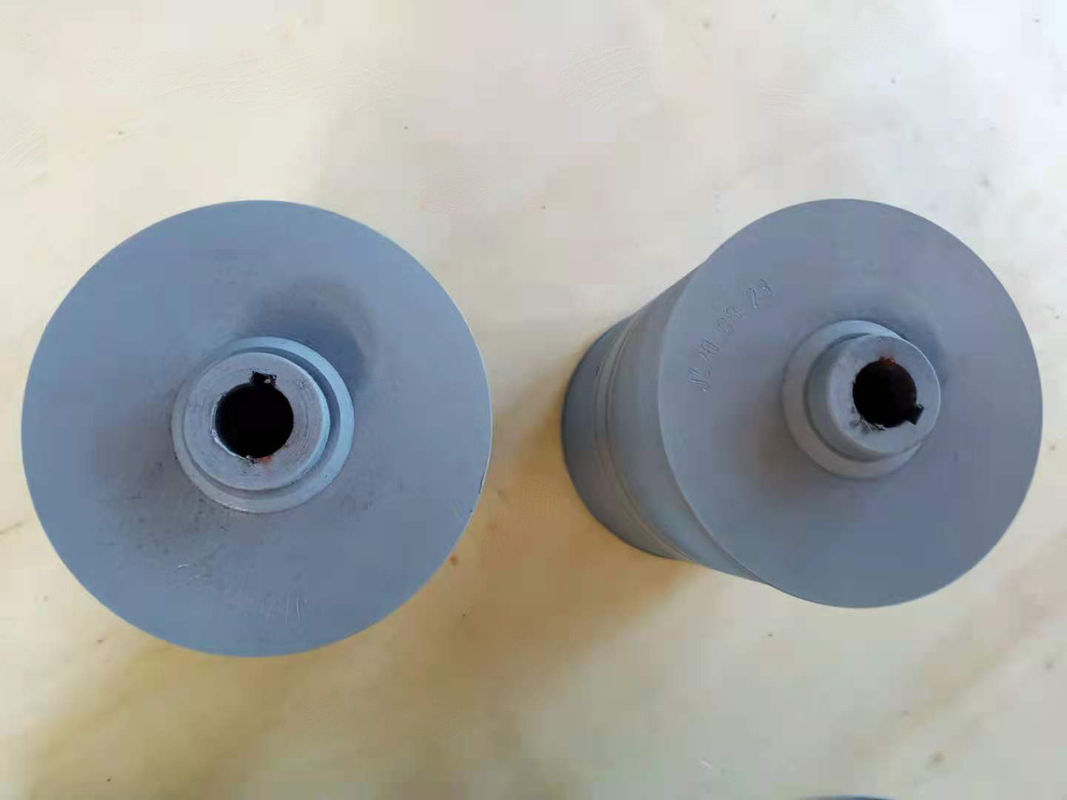

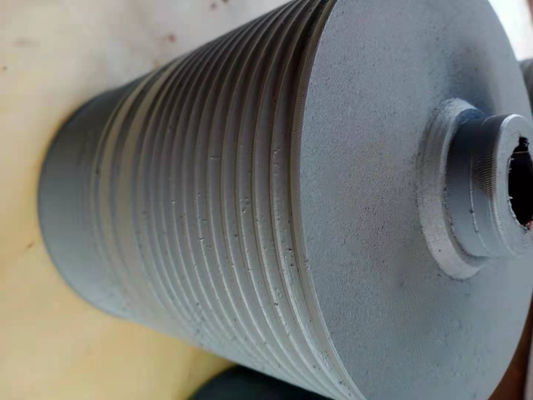

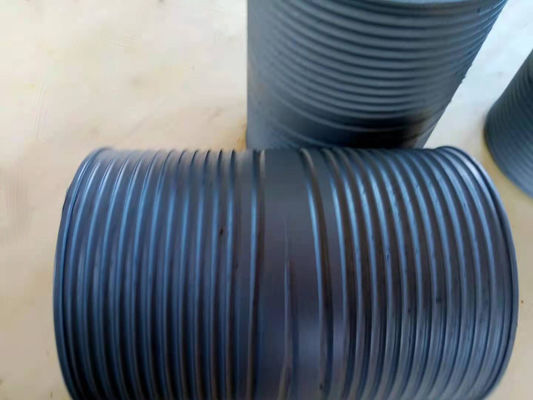

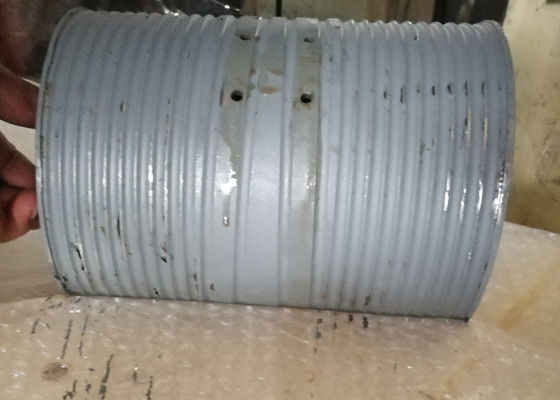

A corda do fio do aço carbono rufa o cilindro sulcado dobro do guincho para a grua de levantamento da torre
Introdução sulcada do cilindro do guincho
Material sulcado do cilindro do guincho: Aço carbono, aço de liga, aço de aço inoxidável, de alumínio, de grande resistência, etc.
Padrões materiais: GB, AISI, ASME, ASTM, JIS, RUÍDO,…
Temperatura ambiental: -40 ° C a +45 C do °
Temperatura ambiental de Stroage: -40 ° C a +50 C do °
Tipo do sulco de cilindro: Sulcos espirais ou sulcos de Lebus
O sentido da rotação do cilindro: Da mão esquerda ou Righthand
Método de processamento: Trabalho da máquina
Diâmetro da corda de fio: 3 MM~100 MILÍMETRO
Equipamento de processamento: Centro fazendo à máquina do CNC
Parâmetros técnicos sulcados do cilindro do guincho
| Não: |
Diâmetro de fio (milímetros) |
Puxando a força (KN) |
Sentido da rotação |
Diâmetro do cilindro (milímetros) |
Comprimento do cilindro (milímetros) |
| 1 |
3~8 |
3~10 |
Da mão esquerda, Righthand |
>160 |
<1000>
|
| 2 |
10~16 |
12~20 |
Da mão esquerda, Righthand |
>320 |
<>1000 |
| 3 |
18~24 |
20~80 |
Da mão esquerda, Righthand |
>480 |
<>1000 |
| 4 |
26~32 |
100~120 |
Da mão esquerda, Righthand |
>640 |
<>1000 |
| 5 |
34~40 |
150~200 |
Da mão esquerda, Righthand |
>800 |
<>1000 |
| 6 |
42~50 |
240~400 |
Da mão esquerda, Righthand |
>1000 |
<>1000 |
Condições do serviço do sulco de Lebus
1. As flanges do cilindro serão perpendiculares rufar a parede em todas as circunstâncias, mesmo sob a carga.
2. A corda deve ser mantida sob a tensão em processo do enrolamento de modo que a corda seja esmagada contra a parede do sulco. Quando enrolar não pode estar conforme esta circunstância, um rolo da imprensa estará usado. Recomenda-se geralmente que a tensão da corda deve ser pelo menos tensão de quebra de 2% ou carga de funcionamento de 10%.
3. A escala do ângulo da frota deve geralmente nunca ser mais de 1,5 graus e não menos de 0,25 graus.
4. Quando a corda de fio liberada do cilindro circunda a polia, o centro da polia deve estar sobre o centro do cilindro.
5. A corda deve ser mantida redonda, não fraca, mesmo sob a carga máxima.
6. A corda deve ser estrutura da anti-rotação.
Meça por favor a mudança do diâmetro da corda sob a carga diferente
Estrutura sulcada do cilindro do guincho
Composição do cilindro do sulco: Núcleo do cilindro, flanges, eixo, etc.
Processamento: Os cilindros de corda com sulcos cortaram diretamente neles. O cilindro do guincho com flange, o sulco das libras é cortado diretamente no corpo do cilindro, de acordo com as exigências de clientes, as flanges é soldado ou parafuso-aparafusado. a geometria do sulco é determinada pela construção, pelo diâmetro e pelo comprimento da corda, e pela aplicação. o cilindro tem as dimensões de montagem exigidas para as condições operacionais reais.
Aplicação do produto:
1. Maquinaria marinha a pouca distância do mar: Guincho a pouca distância do mar do guindaste do petróleo, guincho da amarração, guincho da tração, guincho do transporte do pessoal, guincho da âncora, guincho hidrológico
2. projetando a maquinaria: Guincho do cabo, guindaste de torre, empilhando a máquina, guincho hidráulico
3. indústria do campo petrolífero: Equipamento de perfuração para a exploração do petróleo, de trator do petróleo grua, de workover do petróleo equipamento, de bombeamento de Trailermounted guincho da unidade, guincho de registro, etc.
4. A maquinaria de construção: Guincho de construção da parede da limpeza, grua do enrolamento, sarilho
5. guincho de mineração: Despachando o guincho, Suporte-puxando o guincho, o guincho de naufrágio, etc.
6. maquinaria do guindaste: A máquina de levantamento da ponte, guindaste de torre, guindaste de pórtico, guincho do guindaste de esteira rolante
