Eixo de Precisão Tipo T em Aço Inoxidável Duplex 2205 Resistente à Corrosão, Parafuso de Transmissão Resistente ao Desgaste de Alta Carga

1.Descrição

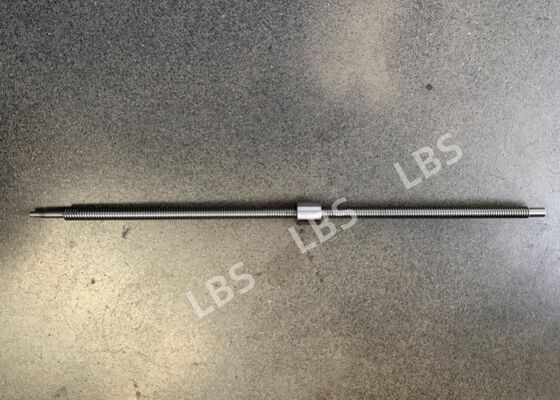

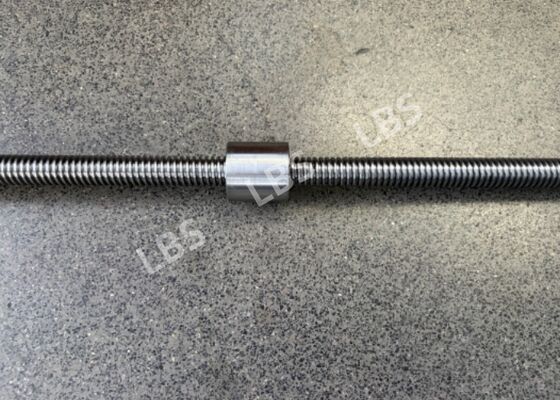

Este fuso T é feito de aço inoxidável 2205, número de peça: 26MD01-M403-002. Sua especificação de rosca é Tr20×4 com classe de precisão 7e. É um componente de transmissão de precisão Classe B com peso de peça única de 1,957 kg. A matéria-prima é aço inoxidável duplex 2205, submetido a tratamento de solução a 1020–1100°C seguido de resfriamento rápido em água, proporcionando alta resistência e excelente resistência à corrosão.

Fabricado rigorosamente de acordo com a precisão da rosca trapezoidal 7e, o componente apresenta tolerâncias geométricas rigorosamente controladas para seções de eixo. Tolerâncias dimensionais não especificadas estão em conformidade com GB/T1804-m, e tolerâncias geométricas não especificadas estão em conformidade com GB/T1184-H. Bordas afiadas são arredondadas e rebarbas removidas. Todas as dimensões não marcadas referem-se ao modelo 3D. O comprimento total é de 847 mm, integrado com múltiplos segmentos de eixo de ajuste de precisão, chaveta e rosca de conexão M12×1,5. Permite transmissão linear suave e é adequado para mecanismos de transmissão de vaivém e elevação sob condições corrosivas severas.

2.Parâmetro

3.Vantagem

(1) Propriedade Superior do Material: Aço inoxidável duplex 2205 com tratamento térmico de solução. Resistente à corrosão por pites, corrosão em frestas e corrosão sob tensão. Sua resistência é muito maior que a do aço inoxidável comum 304/316, combinando resistência à corrosão e alta resistência mecânica.

(2) Transmissão de Precisão: Rosca trapezoidal Tr20×4 usinada para alta precisão 7e. Apresenta transmissão suave e bom desempenho de auto-travamento. O controle rigoroso da tolerância geométrica garante pequeno jogo de transmissão e precisão de posicionamento estável.

(3) Estrutura Integrada de Precisão: Usinagem integrada de diâmetros de ajuste de várias seções, chaveta e rosca de conexão. Alta coaxialidade e perpendicularidade, rugosidade superficial de até Ra1.6 para excelente compatibilidade de montagem.

(4) Processo de Fabricação Confiável: Rebarbas e bordas afiadas arredondadas, sistema de tolerância padronizado. Componente de precisão Classe B, baixo desgaste durante movimento alternativo de longo prazo e vida útil estendida.

4.Aplicação

Ideal para engenharia marítima, equipamentos de elevação offshore, dessalinização de água do mar, ambientes corrosivos químicos, atuadores de elevação e vaivém em plataformas offshore. Também aplicável para atuação de válvulas, transmissão linear subaquática e máquinas de elevação anticorrosivas em condições altamente corrosivas. Pode operar de forma estável a longo prazo em ambientes corrosivos contendo cloreto e úmidos.
