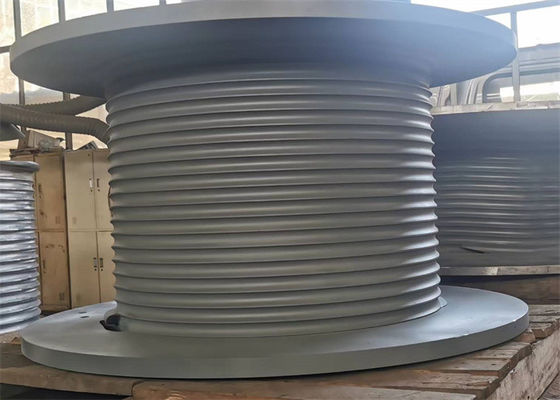

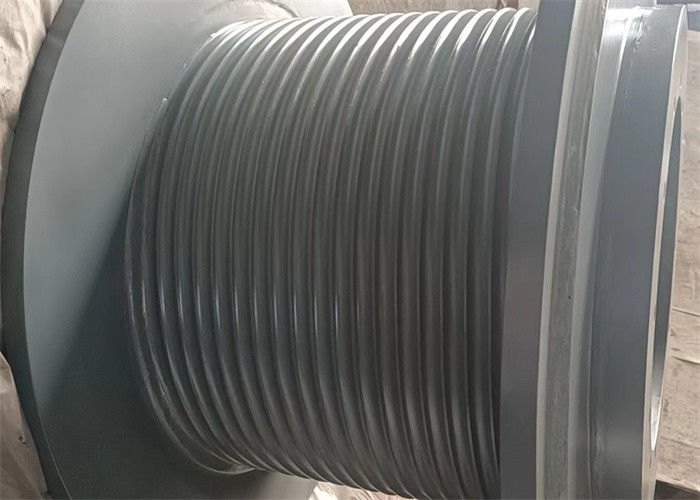

35T capacidade resistente Crane Winch Drum com sulcos da corda de LEBUS
Introdução de produto
Material sulcado do cilindro do guincho: Aço carbono, aço de liga, aço de aço inoxidável, de alumínio, de grande resistência, etc.
Padrões materiais: GB, AISI, ASME, ASTM, JIS, RUÍDO,…
Temperatura ambiental: -40 ° C a +45 C do °
Temperatura ambiental de Stroage: -40 ° C a +50 C do °
Tipo do sulco de cilindro: Sulcos espirais ou sulcos de Lebus
O sentido da rotação do cilindro: Da mão esquerda ou Righthand
Método de processamento: Trabalho da máquina
Diâmetro da corda de fio: 3 MM~100 MILÍMETRO
Equipamento de processamento: Centro fazendo à máquina do CNC
Tipos de estrutura
O cilindro do guincho com sulco tem principalmente os seguintes três tipos de estrutura:
1. tipo de emenda. Nesta estrutura, o corpo do sulco da corda é feito primeiramente em 4 partes de telha, e então as 4 partes de sulco da telha e de corpo de cilindro claro são emendadas e soldadas junto.
2. a integral, é o sulco da corda é ficada situada diretamente no corpo de cilindro, no sulco da corda e no corpo de cilindro como um.
3. O tipo de solda da tomada, faz o sulco da corda em um corpo do cilindro, e corta-o então em 2 partes de telhas, e de tomada que solda no corpo de cilindro.
Estrutura de produto
Composição do cilindro do sulco: Núcleo do cilindro, flanges, eixo, etc.
Processamento: Os cilindros de corda com sulcos cortaram diretamente neles. O cilindro do guincho com flange, o sulco das libras é cortado diretamente no corpo do cilindro, de acordo com as exigências de clientes, as flanges é soldado ou parafuso-aparafusado. a geometria do sulco é determinada pela construção, pelo diâmetro e pelo comprimento da corda, e pela aplicação. o cilindro tem as dimensões de montagem exigidas para as condições operacionais reais.
Vantagem do produto:
As libras sulcaram o cilindro, resolveram o problema do enrolamento da corda de fio.
Comparado com o cilindro (liso) sem corda ordinário do sulco e o cilindro helicoidal do sulco da corda, as libras do sulco da corda têm vantagens óbvias na corda de fio da multi-camada que enrola, as libras do sistema especial do sulco fazem o enrolamento da corda de fio liso, e a carga de cada camada uniformemente distribuiu, para estender a vida útil da corda, para reduzir o dano da corda de fio, melhora a segurança do funcionamento do equipamento, e reduz o problema da parada programada do equipamento mecânico para mudar a corda.
Parâmetros técnicos
| Não: |
Diâmetro de fio (milímetros) |
Puxando a força (KN) |
Sentido da rotação |
Diâmetro do cilindro (milímetros) |
Comprimento do cilindro (milímetros) |
| 1 |
3~8 |
3~10 |
Da mão esquerda, Righthand |
>160 |
<1000> |
| 2 |
10~16 |
12~20 |
Da mão esquerda, Righthand |
>320 |
<1000> |
| 3 |
18~24 |
20~80 |
Da mão esquerda, Righthand |
>480 |
<1000> |
| 4 |
26~32 |
100~120 |
Da mão esquerda, Righthand |
>640 |
<1000> |
| 5 |
34~40 |
150~200 |
Da mão esquerda, Righthand |
>800 |
<1000> |
| 6 |
42~50 |
240~400 |
Da mão esquerda, Righthand |
>1000 |
<1000> |
Aplicação do produto:
maquinaria da.Crane: Guincho a máquina da ponte, o guindaste de torre, o guindaste de pórtico, do guindaste de esteira rolante de levantamento, etc.
b, setor petroleiro: O equipamento de perfuração para a exploração do petróleo, grua do trator do petróleo, equipamento do workover do petróleo, reboque montou o guincho da unidade de bombeamento, o guincho de registro, etc.
maquinaria marinha de c.Offshore: Guincho a pouca distância do mar do guindaste do petróleo, guincho da amarração, guincho da tração, guincho do transporte do pessoal, guincho da âncora, guincho hidráulico, etc.
D. A maquinaria de construção: Guincho da parede da limpeza, grua do enrolamento, sarilho, etc. de construção
e. maquinaria da engenharia: Guincho do cabo, guindaste de torre, empilhando a máquina, o guincho hidráulico, etc.
f. guincho da mineração: Despachando o guincho, Suporte-puxando o guincho, o guincho de naufrágio, etc.
Estrutura do esboço do desenho
Técnica de processamento
