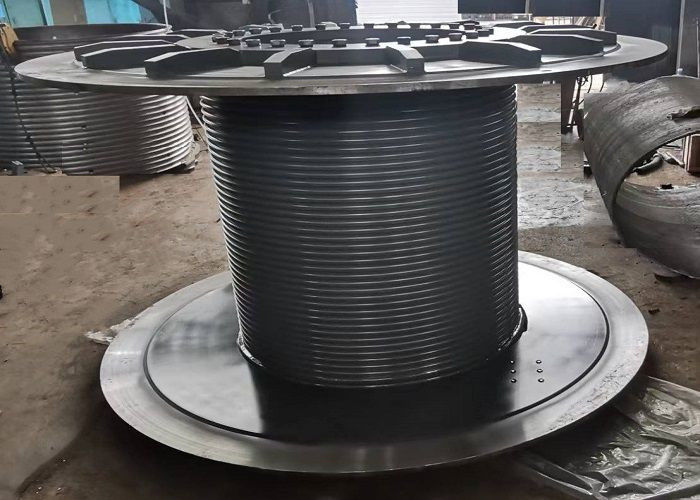

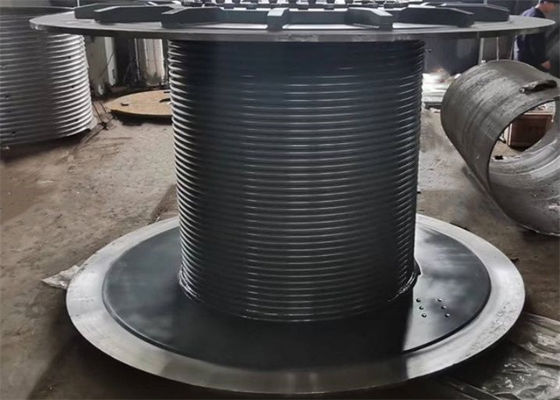

Tambor de guindaste de guindaste grande com ranhuras de Lebus corda de cabo de enrolamento fila automática
Visão geral
O tambor é uma parte importante do guindaste. Uma extremidade da corda de arame é fixada na tomada da corda do tambor através de um clipe de corda, e a outra extremidade.A roda guia do carro céu é introduzida no grupo de roda-bolsas do carrinhoA linha de condução é equipada com ganchos, torneiras e cordas de tubos de perfuração.A corda de arame de aço no tambor realiza a ação de enrolar e liberar a corda através de rotação positiva e negativa do tamborO tambor suporta a tensão rápida da corda do fio de arame, e a estrutura do tambor deve atender à resistência.
TParâmetros técnicos
| Não. |
Diâmetro do fio ((mm) |
Força de tração (KN) |
Direção de rotação |
Diâmetro do tambor ((mm) |
Duração do tambor ((mm) |
| 1 |
3 ~ 8 |
3 ~ 10 |
Mão esquerda, mão direita. |
> 160 |
< 1000 |
| 2 |
10 ~ 16 |
12 ~ 20 |
Mão esquerda, mão direita. |
> 320 |
< 1000 |
| 3 |
18 a 24 anos |
20 ~ 80 |
Mão esquerda, mão direita. |
> 480 |
< 1000 |
| 4 |
26 ~ 32 |
100~120 |
Mão esquerda, mão direita. |
> 640 |
< 1000 |
| 5 |
34 ~ 40 |
150 a 200 |
Mão esquerda, mão direita. |
> 800 |
< 1000 |
| 6 |
42 ~ 50 |
240~400 |
Mão esquerda, mão direita. |
> 1000 |
< 1000 |
Introdução ao produto
Material do tambor de guincho com ranhuras: aço carbono, aço ligado, aço inoxidável, alumínio, aço de alta resistência, etc.
Normas de materiais: GB, AISI, ASME, ASTM, JIS, DIN, - Não.
Temperatura ambiente: -40 ° C a + 45 ° C
Temperatura ambiente: -40 ° C a + 50 ° C
Tipo de ranhuras do tambor: ranhuras espirais ou ranhuras Lebus
Direção de rotação do tambor: Esquerda ou direita
Método de processamento: Trabalho em máquina
Diâmetro da corda de arame: 3 mm~100 mm
Equipamento de processamento: centro de usinagem CNC
O ponto estrutural doLEBUSGruta
O sulco de corda de tambor do guincho de perfuração adota a forma de estrutura de linha dupla quebrada e suas características são sulco de corda diagonal e sulco de corda reta aparecem alternadamente,formando assim duas áreas de ranhuras de corda diagonais e duas áreas de ranhuras de corda retas na superfície do tambor. O chamado sulco inclinado da corda refere-se ao sulco da corda que se intersecta diagonalmente com o bus do tambor,e a ranhura de corda reta refere-se à ranhura de corda que se interseca diretamente com o barramento do tambor ou é paralela à flangeA ranhura forte diagonal controla o passo da ranhura de corda, que representa uma pequena proporção em um círculo de ranhura de corda.O seu ponto de estrutura pode aliviar eficazmente os problemas de deformação por extrusão, atrito mútuo e desgaste precoce da corda de arame durante o carregamento.
O processamento e a produção do sulco de lebus podem ser processados diretamente no tambor como um todo, e também podem ser feitos em um conjunto com o sulco de corda, e feitos em um tipo dividido,embalado no tambor liso quando instaladoO material do barril de ranhuras de corda dobrável pode ser dividido em aço carbono, aço inoxidável, aço ligado, alumínio ou fibra de vidro, etc.O cano pode ser fabricado por laminação ou fundição.
Aplicação do produto:
1. Máquinas para guindastes: Máquina de elevação de pontes, guindastes de torre, guindastes de guindastes, guindastes de guindastes
2Indústria petrolífera: Máquina de perfuração de petróleo, elevador de tractores petrolíferos, máquina de transformação de petróleo, guincho de bombagem montado em reboque, guincho de madeira, etc.
3. Máquinas marítimas: Guincho para guindastes de petróleo, Guincho de amarre, Guincho de tração, Guincho de condução, Guincho de ancoragem, Guincho hidrológico
4- Máquinas de construção: guincho de limpeza de parede de edifícios, elevador de enrolamento, ventoinha
5- Guincho de mineração: guincho de despacho, guincho de remoção, guincho de afundamento, etc.
6Máquinas de engenharia: Guincho de cabos, guincho de torre, máquina de empilhamento, guincho hidráulico
Esboço Estrutura do desenho
Técnica de processamento
