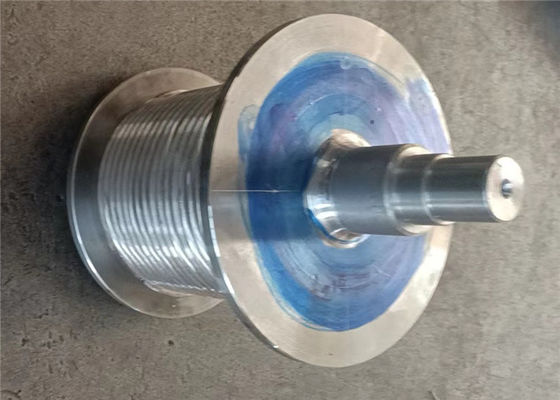

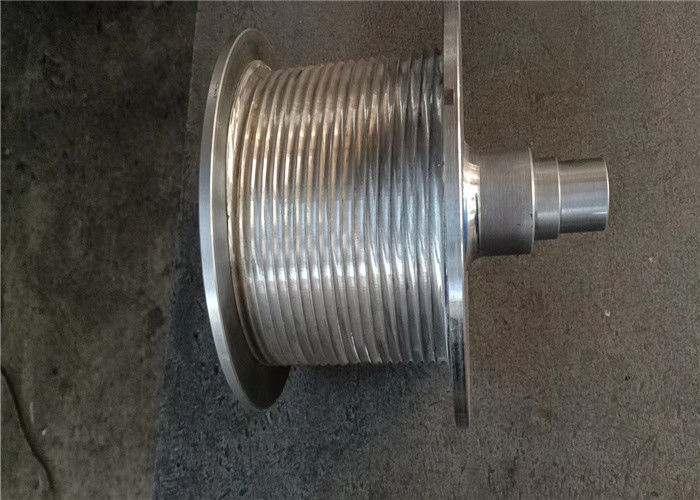

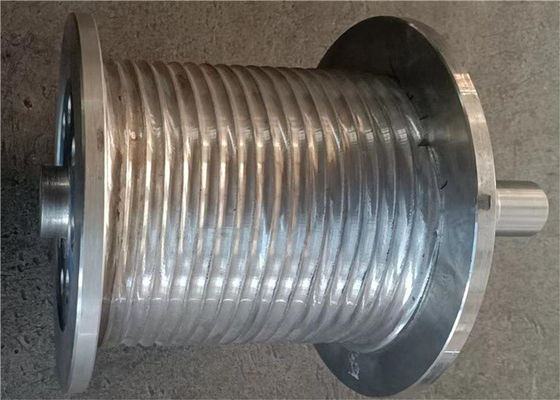

Cilindro do guincho da corda de Lebus do aço carbono com o eixo usado em guindastes da maquinaria de construção

Cilindro de corda de Lebus do aço carbono com o eixo usado em guindastes da maquinaria de construção

O cilindro do guincho é uma parte importante de guindaste.

Uma extremidade da corda de fio sem fôlego é fixada no soquete de corda do cilindro através de um grampo de corda, e na outra extremidade

A roda do guia do carro do céu é introduzida no grupo da polia do trole, e o grupo da polia do trole é instalado

Equipado com as cordas dos ganchos, dos torneiras e da tubulação de broca. Quando o guincho funciona, é sem fôlego

A corda de fio de aço no cilindro realiza a ação de enrolar e de liberar a corda com a rotação positiva e negativa do cilindro

O cilindro carrega a tensão rápida da corda da corda de fio, e a estrutura do cilindro deve encontrar a força

Para assegurar-se de fora, mas igualmente que a corda de fio que enrola ordenadamente.

Material sulcado do cilindro do guincho: Aço carbono, aço de liga, aço de aço inoxidável, de alumínio, de grande resistência, etc.
Padrões materiais: GB, AISI, ASME, ASTM, JIS, RUÍDO,…
Temperatura ambiental: -40 ° C a +45 C do °
Temperatura ambiental de Stroage: -40 ° C a +50 C do °
Tipo do sulco de cilindro: Sulcos espirais ou sulcos de Lebus
O sentido da rotação do cilindro: Da mão esquerda ou Righthand
Método de processamento: Trabalho da máquina
Diâmetro da corda de fio: 3 MM~100 MILÍMETRO
Equipamento de processamento: Centro fazendo à máquina do CNC

Com o desenvolvimento de guinchos da perfuração para a exploração do petróleo nas últimas décadas, os guinchos aparecem mais. O formulário da transmissão e o formulário da estrutura são vários, mas a regra da corda de enrolamento do cilindro do guincho não é mudança, nossa empresa desenvolveu sulcos da corda de LEBUS tem vantagens óbvias. A linha dobro formulário do sulco da corda de LEBUS, apropriado para o enrolamento da multi-camada, pode eficazmente reduzir ou evitar o fenômeno da desordem da corda de fio de aço. No processo de projeto do cilindro dos drawworks, o cilindro dos drawworks tem uma grande escala de abertura, seleção inferior do diâmetro, posição do bloco de guia, estrutura do soquete de corda, afastamento do sulco da corda, sulco da corda o ângulo espiral da seção paralela e a seção de escalada afetará o efeito do enrolamento da corda do cilindro, porque esta, o estudo da estrutura do cilindro do guincho e as características, ajudarão a se reduzir ou evitarão o fenômeno desordenado da corda do cilindro de grua do campo do campo petrolífero, para prolongar o uso da corda de fio e da vida do cilindro.

Este sistema é ainda o método o mais eficaz e o mais perfeito prolongar a vida da corda de fio. Os testes mostraram que o uso com especificações da corda de fio combina o sulco da corda, cilindro de Lebus podem prolongar a vida da corda de fio mais de 500%.
As libras do sulco da corda fazem a carga distribuída uniformemente entre camadas, e a prática mostra que prolonga extremamente a vida da corda de fio. De fato, a superfície do teste pode estender a vida da corda de fio por mais de 500%. Reduzir dano da corda de fio aumenta a segurança e reduz o tempo ocioso da máquina da máquina.

Parâmetros exigidos

• Diâmetro da corda de fio ou diâmetro do cabo (milímetros)
• Diâmetro interno D1 (milímetros)
• Diâmetro exterior D2 (milímetros)
• Largura entre as flanges L (milímetros)
• Capacidade da corda (m)
• Material:
• Sentido da rotação: esquerdo ou direito

Estrutura do esboço do desenho

Técnica de processamento
