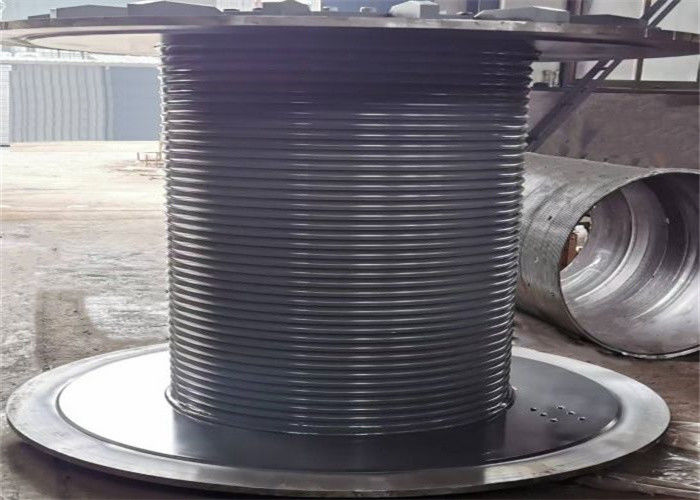

Sulcos não padronizados de Crane Lifting Rope Drum With Lebus da torre da personalização
Oerview
O cilindro do guincho é uma parte importante de guindaste de torre.
Uma extremidade da corda de fio sem fôlego é fixada no soquete de corda do cilindro através de um grampo de corda, e na outra extremidade
A roda do guia do carro do céu é introduzida no grupo da polia do trole, e o grupo da polia do trole é instalado
Equipado com as cordas dos ganchos, dos torneiras e da tubulação de broca. Quando o guincho funciona, é sem fôlego
A corda de fio de aço no cilindro realiza a ação de enrolar e de liberar a corda com a rotação positiva e negativa do cilindro
O cilindro carrega a tensão rápida da corda da corda de fio, e a estrutura do cilindro deve encontrar a força
Para assegurar-se de fora, mas igualmente que a corda de fio que enrola ordenadamente.
Introdução de produto
Material sulcado do cilindro do guincho: Aço carbono, aço de liga, aço de aço inoxidável, de alumínio, de grande resistência, etc.
Padrões materiais: GB, AISI, ASME, ASTM, JIS, RUÍDO,…
Temperatura ambiental: -40 ° C a +45 C do °
Temperatura ambiental de Stroage: -40 ° C a +50 C do °
Tipo do sulco de cilindro: Sulcos espirais ou sulcos de Lebus
O sentido da rotação do cilindro: Da mão esquerda ou Righthand
Método de processamento: Trabalho da máquina
Diâmetro da corda de fio: 3 MM~100 MILÍMETRO
Equipamento de processamento: Centro fazendo à máquina do CNC

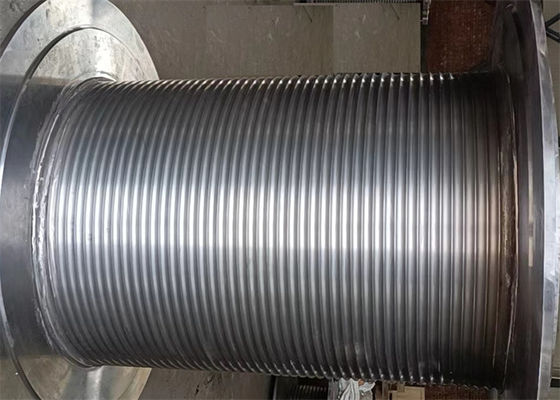

Sulco da corda de LEBUS
Com o desenvolvimento de guinchos da perfuração para a exploração do petróleo nas últimas décadas, os guinchos aparecem mais. O formulário da transmissão e o formulário da estrutura são vários, mas a regra da corda de enrolamento do cilindro do guincho não é mudança. Nossa empresa desenvolveu sulcos da corda de LEBUS tem vantagens óbvias. A linha dobro formulário do sulco da corda de LEBUS, apropriado para o enrolamento da multi-camada, pode eficazmente reduzir ou evitar o fenômeno da desordem da corda de fio de aço. No processo de projeto do cilindro dos drawworks, o cilindro dos drawworks tem uma grande escala de abertura pequena, seleção inferior do diâmetro, posição do bloco de guia, estrutura do soquete de corda, afastamento do sulco da corda, sulco da corda o ângulo espiral da seção paralela e a seção de escalada afetará o efeito do enrolamento da corda do cilindro, becauset isto, o estudo da estrutura do cilindro do guincho e as características, ajudarão a reduzir-se ou evitarão o fenômeno desordenado da corda do cilindro de grua do campo do campo petrolífero, para prolongar o uso da corda de fio e da vida do cilindro.
Vantagens de SULCOS de LEBUS
O sulco de dobramento dobro da corda faz o enrolamento da corda de fio lisamente, carga distribuída uniformemente entre cada camada, a prática mostrou que esta tecnologia prolonga extremamente a vida útil da corda de fio, as mostras dos dados que podem prolongar a vida da corda de fio mais de 500%, reduzem a corda de fio danificada, melhoram a segurança, e para reduzir o equipamento mecânico para o tempo ocioso da máquina da substituição da corda.
Parâmetros técnicos
| Não: |
Diâmetro de fio (milímetros) |
Puxando a força (KN) |
Sentido da rotação |
Diâmetro do cilindro (milímetros) |
Comprimento do cilindro (milímetros) |
| 1 |
3~8 |
3~10 |
Da mão esquerda, Righthand |
>160 |
<1000> |
| 2 |
10~16 |
12~20 |
Da mão esquerda, Righthand |
>320 |
<1000> |
| 3 |
18~24 |
20~80 |
Da mão esquerda, Righthand |
>480 |
<1000> |
| 4 |
26~32 |
100~120 |
Da mão esquerda, Righthand |
>640 |
<1000> |
| 5 |
34~40 |
150~200 |
Da mão esquerda, Righthand |
>800 |
<1000> |
| 6 |
42~50 |
240~400 |
Da mão esquerda, Righthand |
>1000 |
<1000> |
Aplicação do produto:
1. Maquinaria do guindaste: A máquina de levantamento da ponte, guindaste de torre, guindaste de pórtico, guincho do guindaste de esteira rolante
2. O setor petroleiro: Equipamento de perfuração para a exploração do petróleo, de trator do petróleo grua, de workover do petróleo equipamento, de bombeamento de Trailermounted guincho da unidade, guincho de registro, etc.
3. maquinaria marinha a pouca distância do mar: Guincho a pouca distância do mar do guindaste do petróleo, guincho da amarração, guincho da tração, guincho do transporte do pessoal, guincho da âncora, guincho hidrológico
4. A maquinaria de construção: Guincho de construção da parede da limpeza, grua do enrolamento, sarilho
5. guincho de mineração: Despachando o guincho, Suporte-puxando o guincho, o guincho de naufrágio, etc.
6. projetando a maquinaria: Guincho do cabo, guindaste de torre, empilhando a máquina, guincho hidráulico
Estrutura do esboço do desenho
Técnica de processamento
