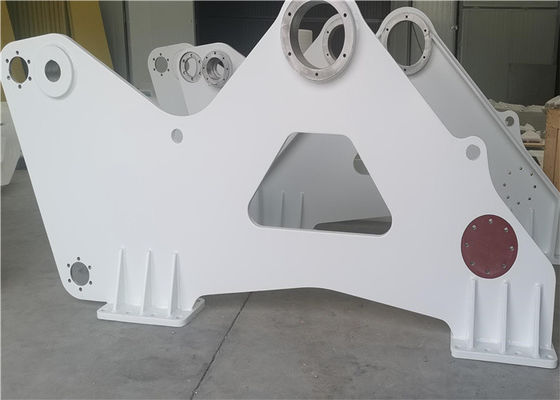

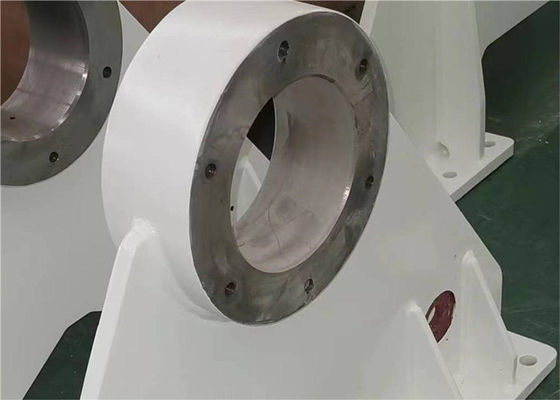

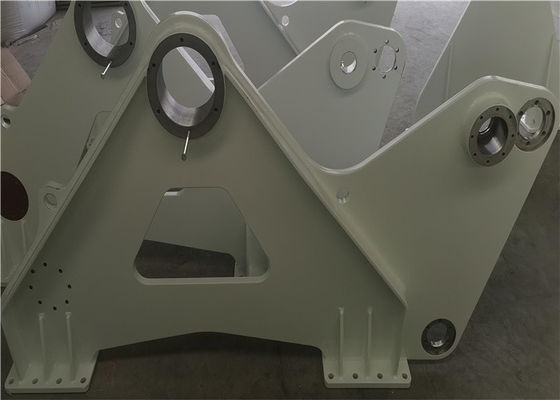

Q355D Marine Crane Equipment Parts Bracket - rolamento para a corda Lifing do guincho e para baixo
Característica do produto
Nome do produto: Q355D Marine Crane Equipment Parts Bracket - rolamento para a corda Lifing do guincho e para baixo
O outro nome: Suporte-rolamento de Marine Winch.
Padrão: NS-ISO 2768mK
Tipo do estilingue: cabo ou fio
poder: Electirc
cor: Branco azul de Inerthane 990
Corda: 100-1000mm
Diâmetro da corda: 3-199mm
General da tolerância: NS-ISO 2768mK
Nossa empresa serve principalmente a maquinaria de levantamento, maquinaria marinha, maquinaria do petróleo, maquinaria da tutela da água, nós podemos produzir guinchos e todas as peças de aço para guinchos.
Outras características
1. Nossos produtos têm as vantagens da estrutura compacta, de pouco peso, seguro e fácil de operar.
2. Nossos produtos são usados para trabalhos gerais do levantamento, do arrasto e o outro na maquinaria de plataforma marinha, o porto, o petróleo, a máquina da broca, a maquinaria da engenharia, a mineração, maquinaria geological da exploração e de construção e etc.
3. os produtos são projetados e fabricados de acordo com API Spec 7K “especificação para o equipamento de furo”.
4. eficiência de funcionamento alta do starting&.
5. operação segura com pouco ruído.
Composição estrutural
| Q/TY |
ARTIGO |
DESCRIÇÃO |
DESCRIÇÃO TÉCNICA |
MATERIAL |
MASSA |
|
| 1 |
1 |
Placa |
PL30 |
S355J2+N |
146.68KG |
|
| 2 |
2 |
Placa |
PL25 |
S355J2+N |
11.23KG |
|
| 1 |
3 |
Placa |
PL25 |
S355J2+N |
18.63KG |
|
| 1 |
4 |
Placa |
PL20 |
S355J2+N |
18.63KG |
|
| 2 |
5 |
Placa |
PL20 |
S355J2+N |
4.25KG |
|
| 1 |
6 |
Quadrado de tubo |
w300* H300 *T12 *L1250 |
S355J2H |
26.26KG |
|
Exigência de solda
Nenhuma peça será deixa unwelded a menos que tsated claramente no desenho, para o acesso que eficiente e fácil se recomenda que as bordas afiadas (de que não deve ser soldada) estão arredondadas a R2.5 mínimo antes de montar as peças.
Exigência de terminação
Para assegurar a suficiente adhession para o tratamento de superfície todas as bordas do sarp será arredondado a R2.5 mínimo, os grânulos e a escória de solda do respingo serão removidos completamente, danificar nas superfícies será arquivada e o resplendor grinded, medidas negativas da espessura é proibido.
Parâmetros de Techinical:
A temperatura do teste e a energia charpy do impacto do V-entalhe estarão no accoradance com valores dos dispositivos de levantamento No.2.22 de DNV para placas em preliminar e a construção de aço soldada essencial é alistada na tabela abaixo:
| Esforço de rendimento com referência a (MPa) |
Thichness (milímetros) |
temp (°C) |
Energia do impacto (J) |
| 355 |
6< t="">
| 0 |
34 |
| 25< t="">
| -20 |
34 |
| 50< t="">
| -40 |
41 |
| 70< t="">
| -40 |
50 |
| 690 |
6< t="">
| 0 |
46 |
| 6< t="">
| -20 |
46 |
| 50< t="">
| -40 |
46 |
