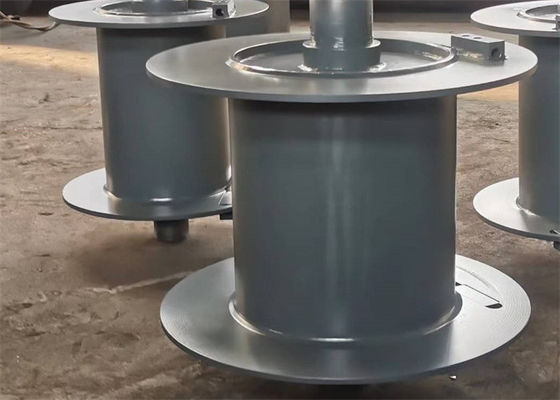

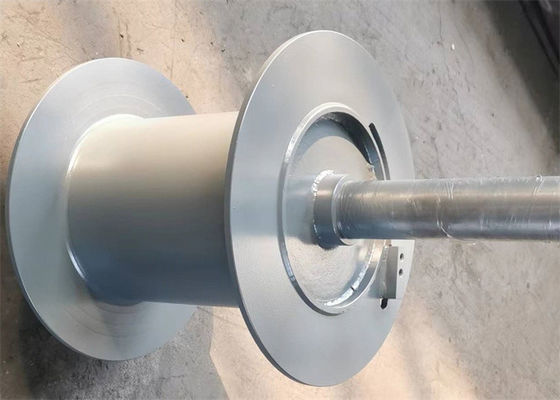

Guindaste da grua do enrolamento do cabo, cilindro do guincho da corda de fio para o sarilho da âncora do barco do navio



O papel do cilindro do guincho é principalmente transferir-lhe a velocidade e o torque do motor através do eixo na velocidade linear da corda de fio em torno dele, a fim levantar e abaixar o objeto.
De acordo com o processo de manufatura diferente, a estrutura do cilindro da grua pode ser dividida no tipo de tipo misto (roda de apoio para a carcaça, cilindro para soldar) e soldando de moldação da solda.



O diâmetro do cilindro não menos de 19 vezes do diâmetro da corda de fio.

A parede do cilindro pode suportar a força apertada envolvida da corda de fio; o lado pode suportar a força lateral produzida pela corda de fio.

A distância entre a placa do lado do cilindro periférica à corda ultraperiférica do rolo não menos de duas vezes do diâmetro da corda de fio.



Não:	Diâmetro de fio (milímetros)	Puxando a força (KN)	Sentido da rotação	Diâmetro do cilindro (milímetros)	Comprimento do cilindro (milímetros)
1	3~8	3~10	Da mão esquerda, Righthand	>160	<1000>
2	10~16	12~20	Da mão esquerda, Righthand	>320	<1000>
3	18~24	20~80	Da mão esquerda, Righthand	>480	<1000>
4	26~32	100~120	Da mão esquerda, Righthand	>640	<1000>
5	34~40	150~200	Da mão esquerda, Righthand	>800	<1000>
6	42~50	240~400	Da mão esquerda, Righthand	>1000	<1000>



maquinaria da.Crane: Guincho a máquina da ponte, o guindaste de torre, o guindaste de pórtico, do guindaste de esteira rolante de levantamento, etc.
b, setor petroleiro: O equipamento de perfuração para a exploração do petróleo, grua do trator do petróleo, equipamento do workover do petróleo, reboque montou o guincho da unidade de bombeamento, o guincho de registro, etc.
maquinaria marinha de c.Offshore: Guincho a pouca distância do mar do guindaste do petróleo, guincho da amarração, guincho da tração, guincho do transporte do pessoal, guincho da âncora, guincho hidráulico, etc.
D. A maquinaria de construção: Guincho da parede da limpeza, grua do enrolamento, sarilho, etc. de construção
e. maquinaria da engenharia: Guincho do cabo, guindaste de torre, empilhando a máquina, o guincho hidráulico, etc.
f. guincho da mineração: Despachando o guincho, Suporte-puxando o guincho, o guincho de naufrágio, etc.
