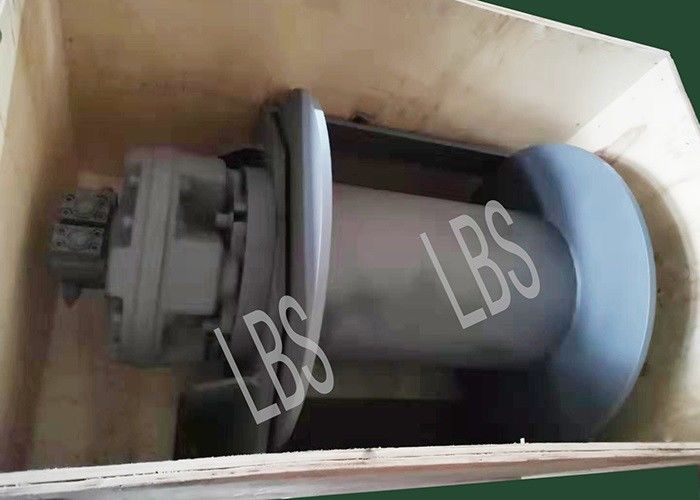

Personalizado cilindro sulcado ou liso para o guincho com dispositivo de enrolamento

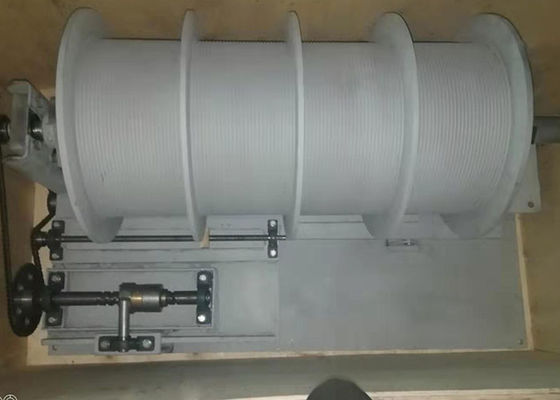

O dispositivo de enrolamento é uma parte importante de guincho do armazenamento do cabo. Os cabos do guia são em ordem arranjado no cilindro do guincho do armazenamento do cabo. É composto principalmente do parafuso, do retractor da corda e do feixe do carga-rolamento. O parafuso do cilindro de cabo e do setter do cabo gerencie synchronously através do dispositivo da movimentação de corrente. O parafuso é linha bidirecional e a ligação é o diâmetro do cabo. O retractor da corda consiste em um rolo pequeno, em um defletor da polia, em uma polia e em uma porca do slider, montados no feixe de carregamento por um rolo pequeno. A rotação do parafuso bidirecional faz com que a porca do slider mova esquerdo e direito ao longo da linha central do parafuso com o retractor para guiar o cabo. A fim evitar dobrar a deformação do parafuso sob a pressão excessiva, o feixe do carga-rolamento foi analisado pela força e pelo método de elemento finito, e suas força e rigidez foram calculadas para cumprir as exigências.
