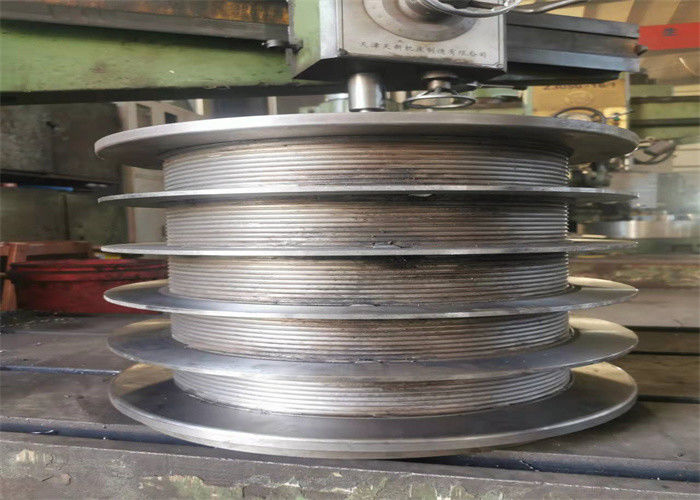

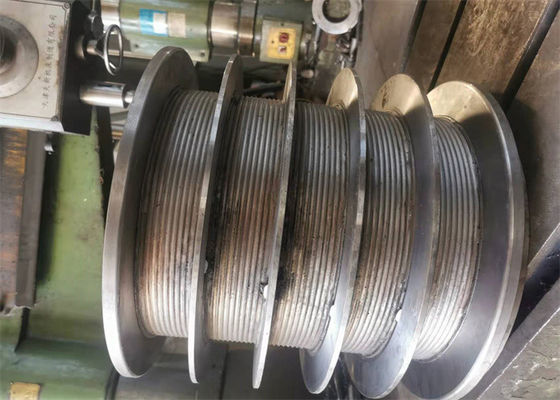

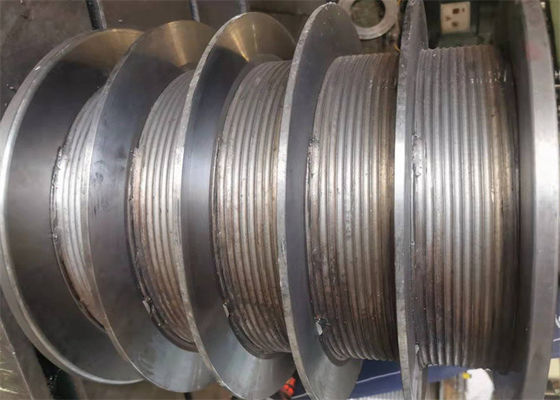

A multi corda de fio Lebus múltiplo do cilindro do guincho do cabo do enrolamento da camada sulcou



nós vimos que a necessidade de melhorar o enrolamento da corda de fio nos equipamentos de furo começou a tentar métodos diferentes e criou eventualmente o teste padrão de “LeBus” que é ainda o melhor método se usou hoje enrolando camadas múltiplas de corda de fio uniformemente e exatamente. Com o LeBus que fornece agora seus produtos a todas as indústrias que precisam de enrolar camadas múltiplas de corda, LeBus ainda recorda onde começou e vai acima e além de apoiar o campo petrolífero com o LeBus que sulca, e muito mais. LeBus é usado até hoje ainda em praticamente cada equipamento de furo e em equipamento do Workover no mundo.



Material sulcado do cilindro do guincho: Aço carbono, aço de liga, aço de aço inoxidável, de alumínio, de grande resistência, etc.

Padrões materiais: GB, AISI, ASME, ASTM, JIS, RUÍDO,…

Temperatura ambiental: -40 ° C a +45 C do °

Temperatura ambiental de Stroage: -40 ° C a +50 C do °

Tipo do sulco de cilindro: Sulcos espirais ou sulcos de Lebus

O sentido da rotação do cilindro: Da mão esquerda ou Righthand

Método de processamento: Trabalho da máquina

Diâmetro da corda de fio: 3 MM~100 MILÍMETRO

Equipamento de processamento: Centro fazendo à máquina do CNC



Não:	Diâmetro de fio (milímetros)	Puxando a força (KN)	Sentido da rotação	Diâmetro do cilindro (milímetros)	Comprimento do cilindro (milímetros)
1	3~8	3~10	Da mão esquerda, Righthand	>160	<1000>
2	10~16	12~20	Da mão esquerda, Righthand	>320	<1000>
3	18~24	20~80	Da mão esquerda, Righthand	>480	<1000>
4	26~32	100~120	Da mão esquerda, Righthand	>640	<1000>
5	34~40	150~200	Da mão esquerda, Righthand	>800	<1000>
6	42~50	240~400	Da mão esquerda, Righthand	>1000	<1000>



O sulco da corda do cilindro do guincho da broca adota o formulário da linha estrutura quebrada dobro, e suas características são sulco diagonal da corda e o sulco reto da corda aparece alternadamente, assim formando duas áreas retas da área diagonal do sulco da corda duas do sulco da corda e na superfície do cilindro. O sulco inclinado assim chamado da corda refere o sulco da corda que se cruza diagonalmente com o ônibus do cilindro, e o sulco reto da corda refere o sulco da corda que se cruza diretamente com o ônibus do cilindro ou se está paralelo à flange. O sulco forte diagonal controla o passo do sulco da corda, que esclarece uma proporção pequena em um círculo do sulco da corda. Seu ponto da estrutura pode eficazmente aliviar os problemas da deformação da extrusão, da fricção mútua e do desgaste adiantado da corda de fio durante a carga.

O processamento e a produção do sulco do lebus podem diretamente ser processados no cilindro no conjunto, e podem igualmente ser feitos em um grupo com o sulco da corda, e fizeram em um tipo rachado, envolvido no cilindro liso quando instalados, conectado com o cilindro através dos parafusos ou da soldadura. O material do tambor de dobramento do sulco da corda pode ser dividido no aço carbono, o aço de aço inoxidável, de liga, o alumínio ou a fibra de vidro, etc. O tambor pode ser feito pela folha que rola ou que molda.



A fim cumprir as exigências de furar a tecnologia e o transporte, o guincho é projetado geralmente como uma movimentação do multi-eixo e um transporte separado, que faça não somente o complexo do sistema, mas igualmente aumenta a carga de trabalho do custo e da instalação. Com tal fim, o esquema da transmissão do guincho, o modo de entrada do poder e a estrutura do quadro do guincho fizeram a abertura de caminhos do trabalho, minha empresa projetaram um multi guincho dos cilindros. O guincho é composto principalmente da base, quadro do guincho, eixo de rolo, eixo do cilindro da areia, caixas da movimentação de eixo, freio de disco, dispositivo da coroa da impacto-prova, mecanismo principal do freio e o perfurador automático, etc., e o deslocamento do poder entre o eixo da entrada e o eixo adota a transmissão mecânica, eixo da movimentação e o rolo que desloca entre adota a embreagem pneumática ao deslocamento, com quatro são obstruídos, engrenagem reversa. O software finito do elemento foi usado para simular e analisar o eixo do cilindro e para verificar suas força e rigidez. Os resultados da análise e da verificação mostram que o projeto do cilindro e do quadro do guincho é razoável e cumpre as exigências práticas do trabalho.



1. Nossos produtos têm as vantagens da estrutura compacta, de pouco peso, seguro e fácil de operar.

2. Nossos produtos são usados para trabalhos gerais do levantamento, do arrasto e o outro na maquinaria de plataforma marinha, o porto, o petróleo, a máquina da broca, a maquinaria da engenharia, a mineração, maquinaria geological da exploração e de construção e etc.

3. Os produtos são projetados e fabricados de acordo com API Spec 7K “especificação para o equipamento de furo”.

4. Eficiência de funcionamento alta do starting&

5. Operação segura com pouco ruído
