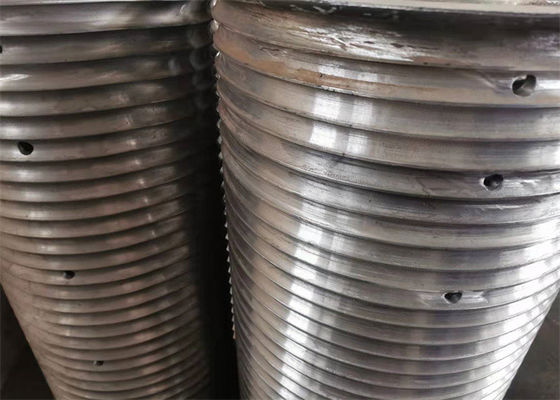

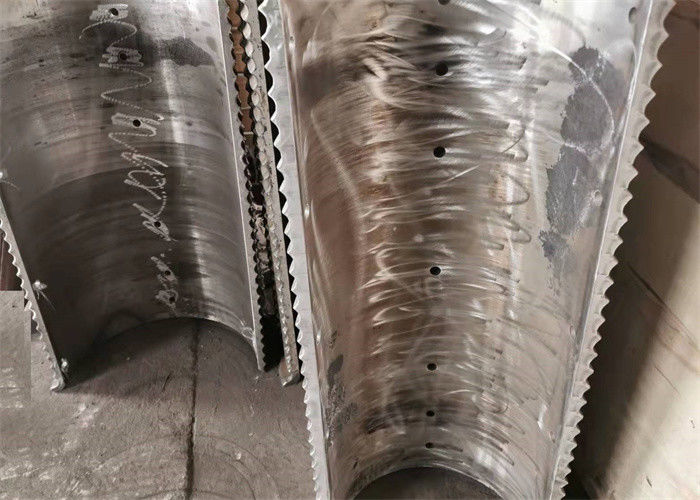

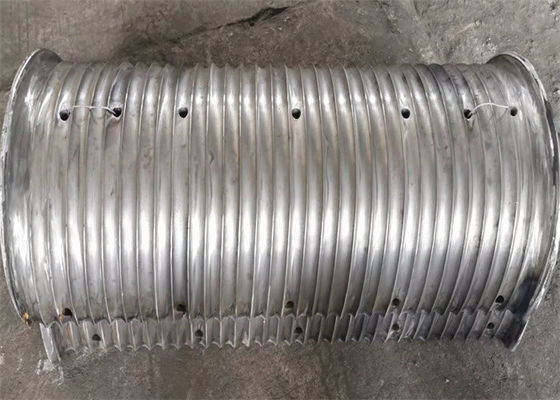

Elevação de guindastes e equipamentos de puxagem de cabos, tambor de guindaste com mangas de Lebus
Introdução ao produto
Material do tambor de guincho com ranhuras: aço carbono, aço ligado, aço inoxidável, alumínio, aço de alta resistência, etc.
Normas de materiais: GB, AISI, ASME, ASTM, JIS, DIN, - Não.
Temperatura ambiente: -40 ° C a + 45 ° C
Temperatura ambiente: -40 ° C a + 50 ° C
Tipo de ranhuras do tambor: ranhuras espirais ou ranhuras Lebus
Direção de rotação do tambor: Esquerda ou direita
Método de processamento: Trabalho em máquina
Diâmetro da corda de arame: 3 mm~100 mm
Equipamento de processamento: centro de usinagem CNC
TecnicalVisão geral
| Nome do produto |
Elevação de guindaste e equipamento de puxagem |
| Quantidade de tambor |
Solteiro ou Duplo |
| Desenho de tambor |
Fenda LBS ou Fenda Espiral |
| Materiais |
Aço inoxidável de carbono e ligas |
| Tamanho |
Personalização |
| Área de aplicação |
Operação do terminal de construção |
| Fonte de energia |
Eletricidade e hidráulica |
| Capacidade da corda |
100 ~ 300M |
| |
|
Parâmetros
| Não. |
Diâmetro do fio ((mm) |
Força de tração (KN) |
Direção de rotação |
Diâmetro do tambor ((mm) |
Duração do tambor ((mm) |
| 1 |
3 ~ 8 |
3 ~ 10 |
Mão esquerda, mão direita. |
> 160 |
< 1000 |
| 2 |
10 ~ 16 |
12 ~ 20 |
Mão esquerda, mão direita. |
> 320 |
< 1000 |
| 3 |
18 a 24 anos |
20 ~ 80 |
Mão esquerda, mão direita. |
> 480 |
< 1000 |
| 4 |
26 ~ 32 |
100~120 |
Mão esquerda, mão direita. |
> 640 |
< 1000 |
| 5 |
34 ~ 40 |
150 a 200 |
Mão esquerda, mão direita. |
> 800 |
< 1000 |
| 6 |
42 ~ 50 |
240~400 |
Mão esquerda, mão direita. |
> 1000 |
< 1000 |
Características:
1Os nossos produtos possuem as vantagens de estrutura compacta, peso leve, segurança e facilidade de utilização.
2Os nossos produtos são utilizados para elevação geral, transporte e outros trabalhos em máquinas do convés marítimo, porto, petróleo, máquina de perfuração, máquinas de engenharia, mineração,máquinas de exploração geológica e de construção, etc..
3Os produtos são concebidos e fabricados em conformidade com a especificação API 7K Especificação para equipamento de perfuração.
4. Alta eficiência de arranque e de trabalho
5Operação fiável com pouco ruído
Especificações do produto:
1) Diâmetro da corda ou do cabo de arame (mm)
2) Diâmetro do tambor principal (mm)
3) Largura entre as flanges (mm)
4) Comprimento da corda ou do cabo a acomodar
5) Material e requisitos do tambor
6) Carga máxima de funcionamento da corda ou do cabo
7) Direcção de entrada da corda
8) Tipo de entrada da corda
9) Distância até à faixa fixa e posição entre as flanges
10) Diâmetro externo das brincadeiras
Equipamento de processamento:
Centro de usinagem CNC
Material do produto:
1Aço estrutural de carbono: Q235A/B/C/D/E SS400 A36 SM400 St37-2 S235J...
2Aço de baixa liga de alta resistência: Q345A/B/C/D/E Q390 Q420 Q460 15GrMo 20GrMo 12GrMoVNi 42GrMo...
3Aço estrutural de liga: 20Mn2 40Mn2 15Cr 30Cr 20CrMnMo 20CrNi...
4Materiais poliméricos, fibras e poliamida de nylon.
5Materiais de aço inoxidável, materiais de alumínio, etc.
O material do produto pode ser selecionado de acordo com o pedido do cliente
Dimensões do desenho
Características do tambor:
Equipamento de processamento: Centro de usinagem CNC
Direção de rotação das ranhuras: Esquerda
Diâmetro da corda de arame: 3 mm~65 mm
Cada volta de camada: 20,5 voltas
Capa: 5 Capa
Tipo de sulco de corda: sulco de corda LEBUS
Número de cordas: Dois
Estrutura do produto
Composição do tambor do sulco: núcleo do tambor, flanges, eixo, etc.
Processamento: tambores de corda com ranhuras cortadas diretamente neles. Tambor de guincho com flange, o ranhurado LBS é cortado diretamente no corpo do tambor, de acordo com as exigências dos clientes,As flanges são soltas ou parafusadasA geometria da ranhura é determinada pela construção da corda, pelo diâmetro e pelo comprimento, e pela aplicação. O tambor tem as dimensões de montagem necessárias para as condições reais de funcionamento.
Aplicação do produto
1. Máquinas marítimas: Guincho para guindastes de petróleo, Guincho de amarre, Guincho de tração, Guincho de condução, Guincho de ancoragem, Guincho hidrológico
2Máquinas de engenharia: Guincho de cabos, guincho de torre, máquina de empilhamento, guincho hidráulico
3Indústria dos campos petrolíferos: plataforma de perfuração de petróleo, elevador de tractores de petróleo, plataforma de reestruturação de petróleo, guincho da unidade de bombeamento montado em reboque, guincho de madeira, etc.
4- Máquinas de construção: guincho de limpeza de parede de construção, elevador de enrolamento, ventoinha
5- Guincho de mineração: guincho de despacho, guincho de remoção, guincho de afundamento, etc.
6. Máquinas para guindastes: Máquina de elevação de pontes, guindastes de torre, guindastes de guindastes, guindastes de guindastes
O sistema LeBus é um método de controlo do enrolamento de uma corda de arame numa bobina de guincho, de modo a não existir limite prático para o número de camadas que podem ser enroladas com segurança,independentemente da gravidade das condições de carga e velocidade ou dos tamanhos da corda e do tambor.
Parâmetros exigidos:
- Diâmetro da corda de arame ou diâmetro do cabo ((mm))
- Diâmetro interno D1 ((mm)
- Diâmetro exterior D2 ((mm)
- Largura entre as flanges L ((mm)
- Capacidade da corda ((m)
- Materiais:
- Direção de rotação: esquerda ou direita?
