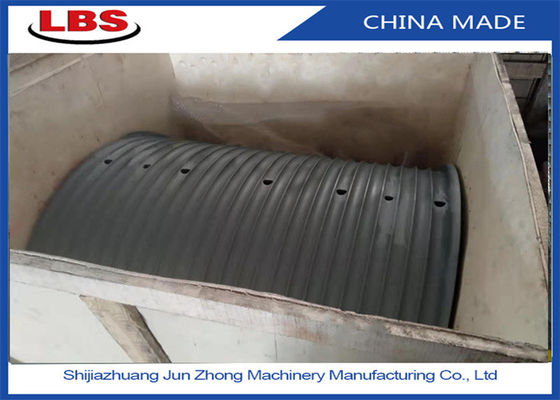

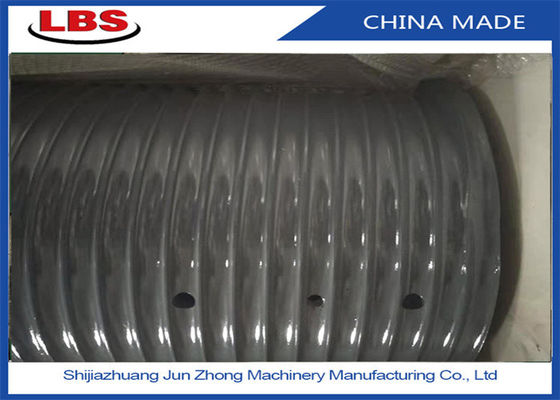

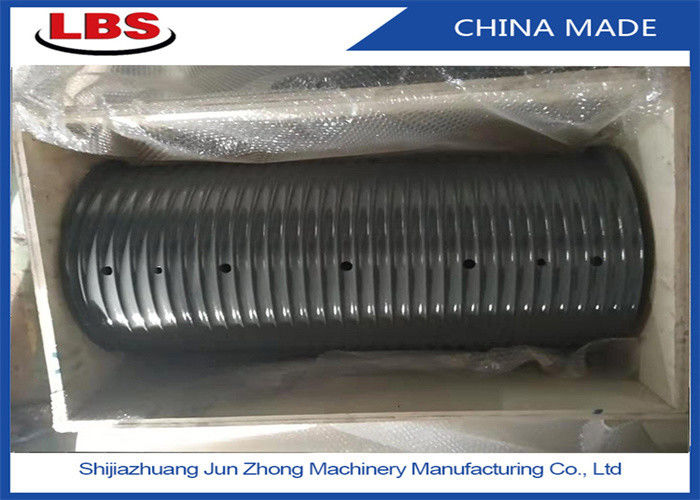

Peças de elevação Lbs tambor de corda de guincho com mangas de polímero de nylon ou aço

Peças de elevação Lbs tambor de corda de guincho com mangas de polímero de nylon ou aço

O tambor LBS é um tipo de forma de sulco adequado para o enrolamento de camadas múltiplas de corda de arame introduzida do exterior.Porque este tipo de sulco de corda é mantido paralelo com a face final da flange na maioria das seções da direção circunferencial do tambor, e apenas se intersecta com a face final da flange em uma seção muito pequena, a ranhura de corda deve ser virada, daí o nome "ranhura de corda dobrável".

Anos de uso prático mostram que este tipo de estrutura especial de ranhuras de corda do tambor, pode resolver bem o problema da corda de arame multi-camada corda de enrolamento sobre sistema de ranhuras de cordão dobrado duplo,para garantir que a camada múltipla na corda de enrolamento do tambor totalmente envolvido e rolar para fora o rolo suavemente, e pode prolongar muito a vida útil da corda de arame, o sistema ainda é o método mais eficaz e o mais perfeito.Testes mostraram que o tambor Lebus pode prolongar a vida da corda de arame com mais de 500% com o sulco da corda correspondendo às especificações da corda de arame.

A utilização do ambiente:

1. O uso ao ar livre é permitido;

2. A altitude não excede 2000 m;

3. temperatura ambiente -30°C ~ +65°C;

4É autorizado a trabalhar sob condições de chuva, salpicos e poeira.

Este modelo de bobina LBS é: LBSZ1080-1300

Representa o diâmetro do tambor Ribas é 1080mm, o comprimento é 1300mm,

Fornecer serviço de colocação de cabos de arame, no local com a conexão de cadeia de cabos de arame do guincho do navio ou a plataforma de perfuração, operação de colocação de cabos de ligação de guindaste, para melhor proteger a corda de arame.

Tambor de guincho é uma parte importante da plataforma de petróleo guincho, tambor de guincho

Uma extremidade da corda de fio de ferida é fixada na tomada da corda do tambor através de um clipe de corda, e a outra extremidade

A roda guia do carro céu é introduzido no grupo de trolley pole, e o grupo trolley pole é instalado

Equipado com ganchos, torneiras e cordas de tubos de perfuração.

A corda de arame de aço no tambor realiza a ação de enrolar e liberar a corda através de rotação positiva e negativa do tambor

O tambor suporta a tensão de corda rápida da corda de arame, e a estrutura do tambor deve atender a força

Para fora, mas também para garantir que a corda de arame se enrole bem.

Com o desenvolvimento dos guinchos de perfuração de petróleo nas últimas décadas, os guinchos

A forma de transmissão e a forma da estrutura, mas a regra de corda de enrolamento do tambor de guincho não é mudança, nossa empresa desenvolveu o sulco de corda LEBUS tem vantagens óbvias.Formulário de dupla linha do sulco de corda LEBUS, adequado para enrolamento de várias camadas, pode efetivamente reduzir ou evitar o fenômeno de desordem do fio de aço.O tambor de tracção tem uma grande abertura pequena, seleção do diâmetro inferior, posição do bloco de guia, estrutura do soquete da corda, espaçamento entre as ranhuras da corda,o ângulo da secção paralela e da secção de escalada afetará o efeito de enrolamento da corda do tamborO estudo da estrutura e das características do tambor de guincho contribuirá para reduzir ou evitar o fenômeno do cabo desordenado do tambor de elevação de campos petrolíferos, prolongar o uso do cabo de arame e a vida útil do tambor.

Características: as ranhuras de corda dobrada LBS são compostas por ranhuras de corda retas e ranhuras de corda diagonais para cada rodada do tambor,e a posição das ranhuras de corda reta e ranhuras de corda diagonal para cada rodada é exatamente a mesmaQuando a corda é enrolada em várias camadas, a posição do ponto de transição entre a corda superior e a corda inferior é fixada através da ranhura diagonal da corda.de modo que a travessia da corda de arame superior é concluída na seção diagonalNo segmento do sulco da corda reta, a corda de fio superior cai completamente no sulco formado por duas cordas de fio inferiores, formando contacto de linha entre as cordas,para que o contato entre as cordas de arame superior e inferior seja estávelQuando a corda é devolvida, o anel de retenção de degraus com flange de retorno em ambas as extremidades do tambor é usado para guiar a corda para subir e retornar suavemente,evitar a corda desordenada causada pelo corte da corda e apertar uns aos outros, de modo que a corda é organizada de forma organizada e suave transição para a camada superior, e realizar enrolamento de várias camadas.

Vantagens: LBS solto de corda dobrável, resolver a corda no processo de enrolar corda desordenada, corda mordendo grandes problemas.a carga distribuída uniformemente entre as camadas, esta tecnologia prolonga muito a vida útil da corda de arame, pode prolongar a vida da corda de arame mais de 500%, reduzir o dano da corda de arame,melhorar a segurança da operação dos equipamentos, e reduzir o equipamento mecânico para a substituição de cordas parar problema.

Quando a pele de cerca de tambor de tipo dividido é instalada, a manga de pele de cerca dividida é enrolada no tambor liso sem ranhuras e é estreitamente ligada ao tambor por parafusos ou soldagem,de modo que a superfície lisa original do tambor fora da superfície se torna a forma de lebus duplo sulco de corda dobrável, que é conveniente para a aplicação de modificação de guincho ou substituição do tambor.

LBS tambor ranhura corda também requer certas condições de funcionamento.que é o ângulo entre a corda de arame elétrico do rolo e a primeira poleia fixaEm geral, este ângulo de deflexão não deve ser superior a 1,5° e inferior a 0,5°.Mas é bom lembrar esta estatística geralO ângulo de deflexão óptimo depende também da carga, da estrutura do cabo e da velocidade de elevação.A distância entre a corda de arame e o ponto médio do tambor não deve ser superior a 260 mm (520 mm entre as duas flanges). 9 Q2 ` 2 L! Para rolos de ranhuras LBS, se o ângulo de deflexão exceder o intervalo recomendado,uma corda especial chamada compensador de ângulo pode ser usado para relaxar e ser danificado por extrusão ou torção da corda de fio externo no sulco

Esboço Estrutura do desenho

Técnica de processamento
