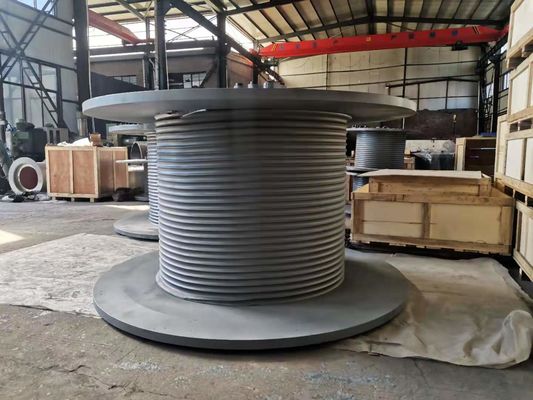

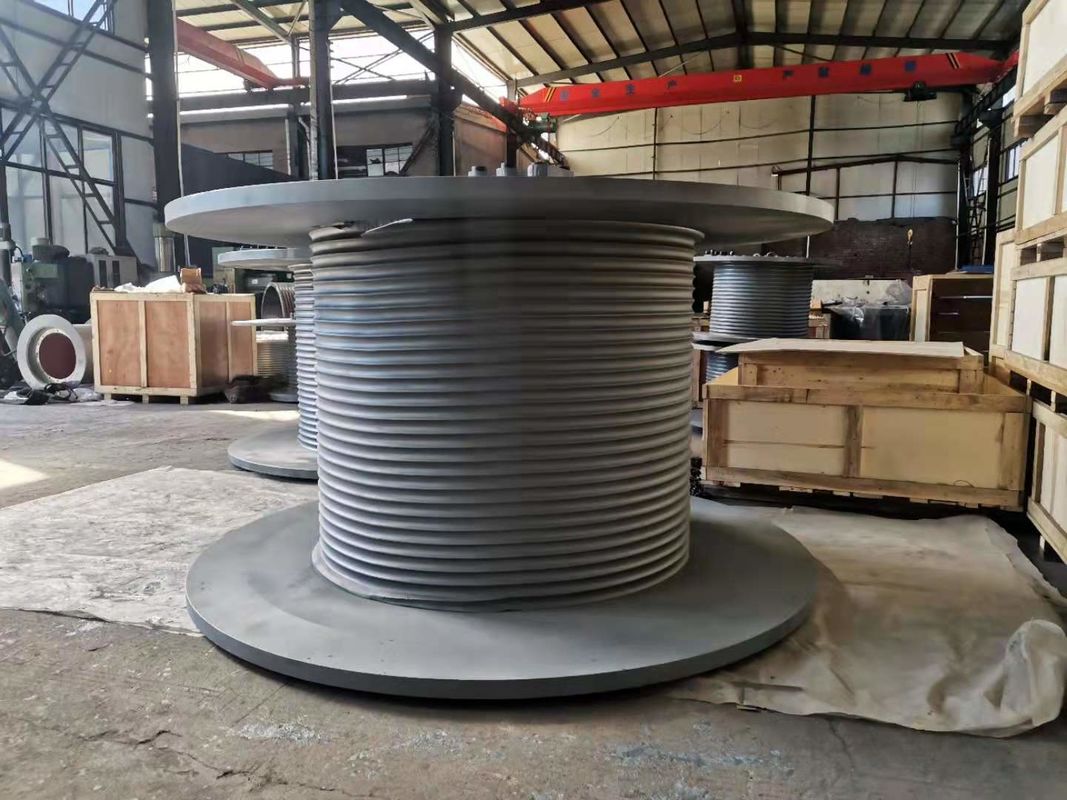

a corda de fio libras da eficiência elevada da velocidade rápida sulcou o cilindro do guincho do aço de liga
Vista geral:
As libras rufam são um tipo do formulário do sulco apropriado para o enrolamento da multi-camada da corda de fio introduzido de no exterior. Porque este tipo do sulco da corda é mantido paralelo com a cara da extremidade da flange na maioria de seções do sentido circunferencial do cilindro, e se cruza somente com a cara da extremidade da flange em uma seção muito pequena, o sulco da corda deve ser girado, daqui o nome “sulco de dobramento da corda”.
Os anos de uso prático mostram que este tipo da estrutura especial do sulco da corda do cilindro, pode bem resolver o problema da corda de enrolamento da multi-camada da corda de fio sobre o sistema dobrado dobro do entalhe do cabo, para assegurar-se de que o multilayer na corda de enrolamento do cilindro envolvida inteiramente em e para desenrolar lisamente o carretel, e podem extremamente prolongar a vida útil da corda de fio, o sistema é ainda o método o mais eficaz e o mais perfeito. Os testes mostraram que o cilindro de Lebus pode prolongar a vida da corda de fio mais por de 500% com o sulco da corda que combina as especificações da corda de fio.
o uso do ambiente:
1. O uso exterior é permitido;
2. A altura não excede 2000M;
3. Temperatura ambiental -30℃ ~ +65℃;
4. É permitido trabalhar sob condições da chuva, do respingo e da poeira.
Modelo do produto:
Estas libras bobinam modelo são: LBSZ1080-1300
Representa o diâmetro do Ribas que o cilindro é 1080mm, o comprimento é 1300mm,
O papel do enrolamento
Forneça a corda de fio que coloca o serviço, no local o equipamento da conexão ou de perfuração da corrente da corda de fio do guincho do navio, cabo da relação do guindaste que coloca a operação, para proteger melhor a corda de fio.
| A informação básica |
| nome |
Cilindro do guincho da corda de fio |
| o pseudônimo |
Cilindro do guincho da corda de fio |
| origem |
Europa ocidental |
| uso |
Transtorte vertical e horizontal dos materiais na construção |
| classificação |
Torre giratória superior e para abaixar a torre giratória |
Oerview
O cilindro do guincho é uma parte importante de guincho da plataforma petrolífera, cilindro do guincho
Uma extremidade da corda de fio sem fôlego é fixada no soquete de corda do cilindro através de um grampo de corda, e na outra extremidade
A roda do guia do carro do céu é introduzida no grupo da polia do trole, e o grupo da polia do trole é instalado
Equipado com as cordas dos ganchos, dos torneiras e da tubulação de broca. Quando o guincho funciona, é sem fôlego
A corda de fio de aço no cilindro realiza a ação de enrolar e de liberar a corda com a rotação positiva e negativa do cilindro
O cilindro carrega a tensão rápida da corda da corda de fio, e a estrutura do cilindro deve encontrar a força
Para assegurar-se de fora, mas igualmente que a corda de fio que enrola ordenadamente.
Sulco da corda de LEBUS
Com o desenvolvimento de guinchos da perfuração para a exploração do petróleo nas últimas décadas, os guinchos aparecem mais
O formulário da transmissão e o formulário da estrutura, mas a regra da corda de enrolamento do cilindro do guincho não é mudança, nossa empresa desenvolveram o sulco da corda de LEBUS têm vantagens óbvias. A linha dobro formulário do sulco da corda de LEBUS, apropriado para o enrolamento da multi-camada, pode eficazmente reduzir ou evitar o fenômeno da desordem da corda de fio de aço. No processo de projeto do cilindro dos drawworks, o cilindro dos drawworks tem uma grande escala de abertura pequena, seleção inferior do diâmetro, posição do bloco de guia, estrutura do soquete de corda, afastamento do sulco da corda, sulco da corda o ângulo espiral da seção paralela e a seção de escalada afetará o efeito do enrolamento da corda do cilindro, becauset isto, o estudo da estrutura do cilindro do guincho e as características, ajudarão a reduzir-se ou evitarão o fenômeno desordenado da corda do cilindro de grua do campo do campo petrolífero, para prolongar o uso da corda de fio e da vida do cilindro.
Vantagens do SULCO de LEBUS
O sulco de dobramento dobro da corda faz o enrolamento da corda de fio liso, carrega distribuído uniformemente entre cada camada, a prática mostrou que esta tecnologia prolonga extremamente a vida útil da corda de fio, as mostras dos dados que podem prolongar a vida da corda de fio mais de 500%, reduz dano da corda de fio, para melhorar a segurança, e para reduzir o equipamento mecânico para o tempo ocioso da máquina da substituição da corda.
Introdução de produto
As libras sulcaram o cilindro do guincho são projetadas e produzidas especificamente encontrar o pedido para qual é usado. De acordo com o diâmetro da corda, comprimento e tipo de construção, nós podemos confirmar o teste padrão do sulco.
As características dos sulcos
1. Tem especificamente o sulco para fazer a corda de fio que enrola a força em ordem e uniforme em cada camada.
2. Pode-se calcular as forças exatas que a corda impôs no cilindro.
3. O enrolamento está totalmente sob o controle, que impede umas mais baixas camadas que estão sendo esmagadas ou comprimidas por camadas superiores
4. Com o sulco, o sulco contínuo no cilindro está paralelo à flange à exceção de dois pontos do cruzamento em cada Revelution aonde o sulco se move através da metade de um passo do cilindro para dar um passo da tração do movimento para cada passo.
Parâmetros de projeto do cilindro do guincho da corda de fio
1. Diâmetro do cilindro
2. Largura entre flanges
3. Corda de fio ou diâmetro do cabo
4. Sentido da rotação da corda de fio: esquerdo e direito
7. Material do cilindro
8. Diâmetro da flange
9. Carga de trabalho máxima da corda de fio
10. A capacidade máxima da corda de fio/cabo
11. O ângulo de posição do cilindro e da polia fixa
12. Modo da entrada da corda
13. Se possível, forneça desenhos detalhados do cilindro:
Nota: O cilindro é dividido no tipo integral e em tipo rachado, o processamento de tiragem da necessidade integral.
O diâmetro interno da necessidade rachada, diâmetro exterior, comprimento, o diâmetro da corda de fio, o sentido do sulco da corda (esquerdo ou direito)
aplicação do produto:
De acordo com a situação atuais do cilindro e do guincho de dobramento do sulco da corda produzidos por nossa fábrica, as indústrias que foram aplicadas com sucesso são como segue:
1. maquinaria do fuzileiro naval: guincho a pouca distância do mar do guindaste do óleo, guincho da amarração, rebocando o guincho, rebocando o guincho do cabo, guincho da âncora, guincho hidrológico
2. setor petroleiro: equipamento de perfuração para a exploração do petróleo, guincho de registro do carro do óleo, máquina do workover do óleo, máquina boa, guincho do caminhão do óleo, etc.
3. maquinaria de levantamento: guindaste, guincho do guindaste de torre, guincho do guindaste de pórtico, guincho do guindaste de esteira rolante, guincho do guindaste do pneu
4. maquinaria de construção: guincho de construção da limpeza da parede, único guincho do cilindro, guincho dobro do cilindro
5. A outra maquinaria de construção: guincho do cabo, guindaste de torre, motorista de pilha, guincho elétrico-hidráulico
6. maquinaria de mineração: guincho da expedição, guincho da tração, guincho inclinado, etc.
Estrutura do esboço do desenho
Técnica de processamento
