Capacidade de corda de 500 m Tambor de guincho para equipamento de elevação ou máquinas de puxa

Capacidade de corda de 500 m Tambor de guincho para equipamento de elevação ou máquinas de puxa

Introdução da empresa

Nossa empresa serve principalmente máquinas de elevação, máquinas marinhas, máquinas de petróleo, máquinas de conservação de água, máquinas de construção e outras indústrias.Os principais produtos são máquinas de perfuração de petróleo, máquina de revestimento, máquina de poço, tambor de caminhão de petróleo e guincho guincho (barril principal adota libas dupla ranhura de linha dobrável) e acessórios de equipamento de óleo,A minha fábrica tem mais de dez anos de experiência em produção., para resolver a corda no processo de enrolar corda, corda morder grandes problemas.

A dupla ranhura de corda dobrável torna o enrolamento da corda de arame liso, a carga distribuída uniformemente entre cada camada, a prática provou que esta tecnologia prolonga muito a vida útil da corda de arame,dados mostram que pode prolongar a vida útil do fio de mais de 500%, reduzir os danos da corda de arame, melhorar a segurança e reduzir o tempo de inatividade do equipamento mecânico para a substituição da corda.


Introdução ao produto

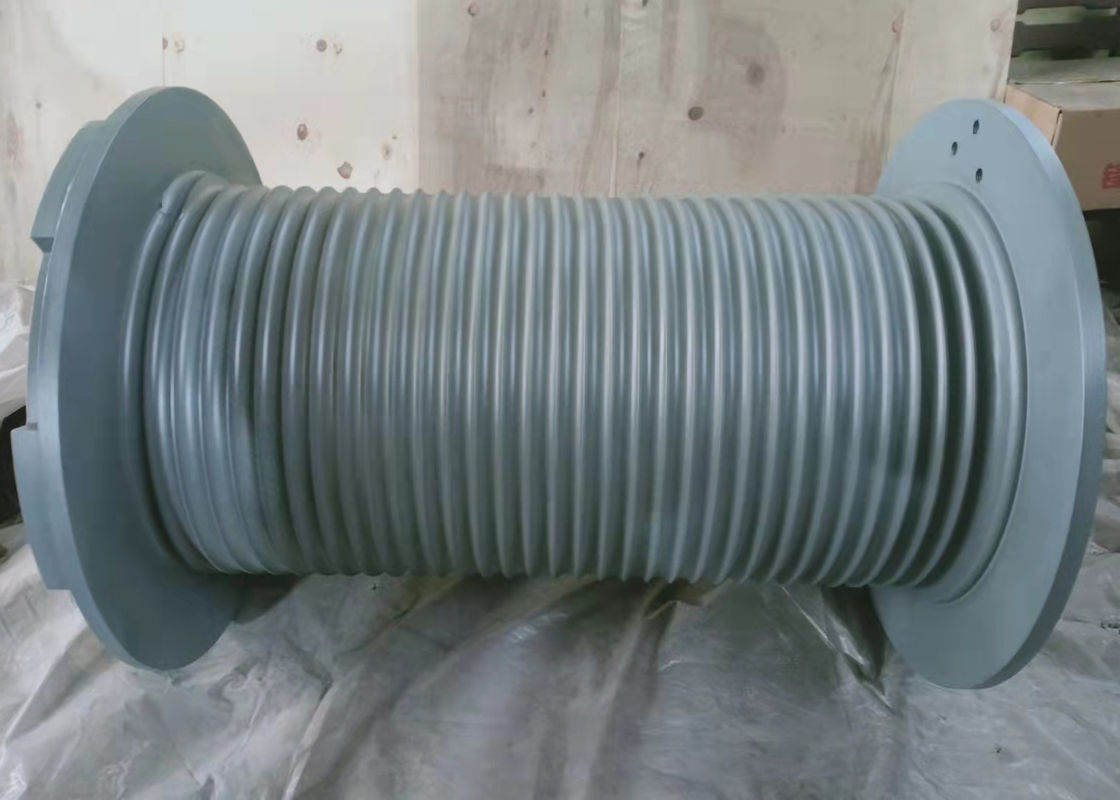

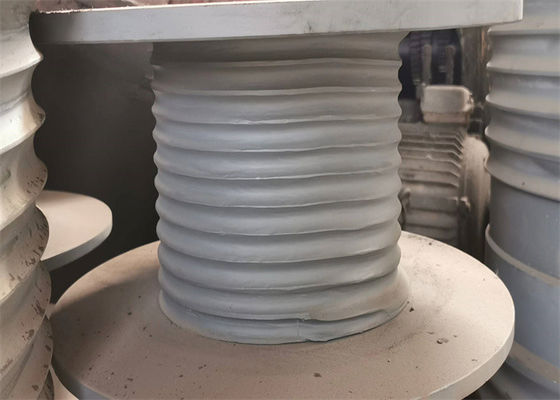

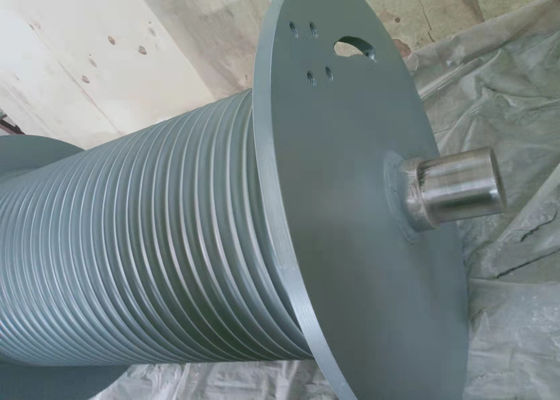

O tambor de guincho com ranhuras LBS é projetado e produzido especificamente para atender à aplicação para a qual é utilizado.De acordo com o diâmetro, comprimento e tipo de construção da corda, podemos confirmar o padrão de ranhuras.

Características dos sulcos

1Tem um sulco específico para fazer o enrolamento da corda de arame de forma ordenada e uniforme em todas as camadas.

2Pode-se calcular as forças exatas que a corda impõe ao tambor.

3O enrolamento está totalmente controlado, o que impede que as camadas inferiores sejam esmagadas ou apertadas pelas camadas superiores.

4Com o groove,the continuous groove in the drum is parallel to the flange except for two crossover points on each Revelution where the groove moves across the drum half a pitch to give a pull pitch of movement for each pitch.

Parâmetros de projeto do tambor de guincho de corda de arame

1Diâmetro do tambor

2Largura entre as flanges

3Diâmetro de fio ou cabo

4Direcção de rotação da corda: esquerda e direita

7Material do tambor

8Diâmetro da flange

9. Carga máxima de trabalho da corda de arame

10. Capacidade máxima da corda/cabo de arame

11. O ângulo de posição do tambor e da pole fixa

12. Modo de entrada de corda

13Se possível, forneça desenhos detalhados do tambor:

Nota: O tambor é dividido em tipo integral e tipo dividido, o Integral precisa de processamento de desenho.

A divisão precisa diâmetro interno, diâmetro externo, comprimento, o diâmetro da corda de arame, a direção do sulco da corda (esquerda ou direita)

1, o guincho deve ser ajustado de acordo com os requisitos do caderno de especificações.A estrada ao longo do abastecimento de ar é determinada de acordo com a situação real da estrada., e o princípio é não afetar a operação segura.
2, a construção de guinchos, tanto quanto possível, para utilizar a escavação picar, de acordo com o tipo de suporte diferente da estrada pode ser usado para suportar galpão de madeira ou galpão de aço I.O suporte de malha de âncora é usado quando o telhado está intacto, e o suporte de andaimes é usado quando o telhado é quebrado
3, 11,4KW pequena fundação guincho deve usar betão de derramamento, sua especificação básica é de 1,0 × 1,0 × 1,0 metros.2:2; a proporção de cimento aquoso é 0.4.
4, o guincho utilizado suporte de andaimes, a partir do exterior para o quadro, entre o galpão e o galpão com madeira de suporte ou vara de puxar ligado em um todo, cintura, ajudar a ser rígido de volta sólida.A distância entre os galpões não deve exceder 0.7 m. Quando for utilizado um suporte de malha de âncora, o espaçamento entre as linhas de parafusos é de 800 × 800 mm.
5O motor do guincho deve ser instalado no lado interno do ninho de guincho pequeno e o espaço de funcionamento não deve ser inferior a 0,8 metros.e o interruptor está bem colocado e não deve dificultar o funcionamento do pessoal.
6, outras disposições em conformidade com os procedimentos operacionais.

Esboço Estrutura do desenho

Técnica de processamento
