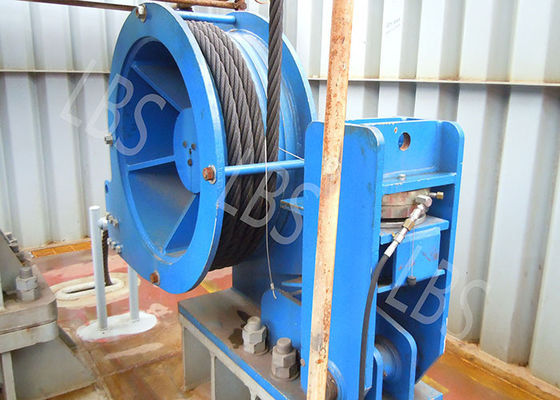

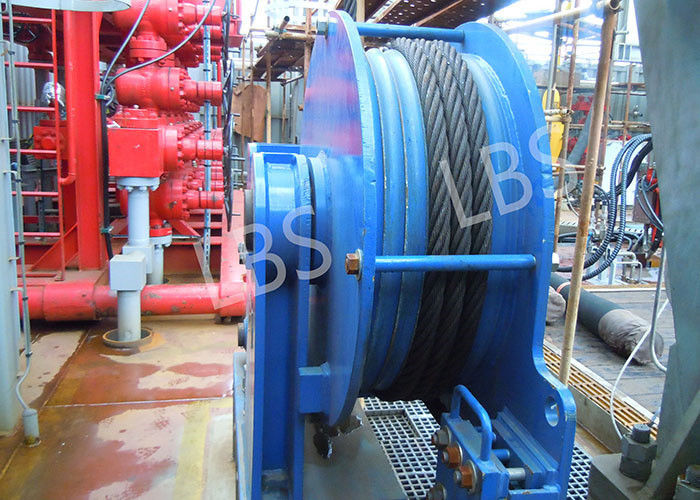

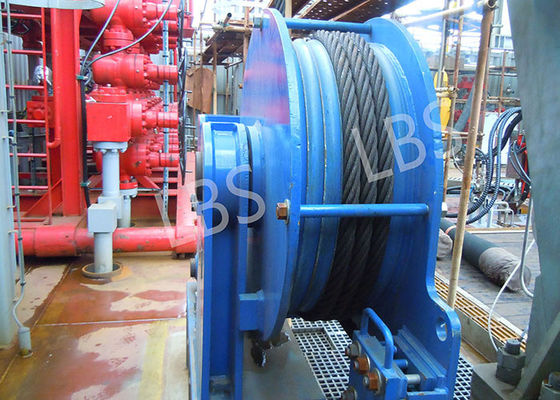

Guincho de aço elétrico dos cilindros do dobro do cabo com dispositivo de enrolamento
Equipamento do produto
Nossa fábrica tem mais de 2000 grupos de equipamento avançado tais como a moldação, a forjadura, a engrenagem processando, carimbo da chapa metálica, rebitação, tratamento térmico e processamento mecânico. Nos últimos anos, o centro fazendo à máquina de Alemanha CW1000, da linha central do CNC quatro do enlace de cinco linhas centrais centro fazendo à máquina, perfurador do CNC, grande máquina de moedura hobbing da engrenagem do CNC, grande perfuração do assoalho do CNC e máquina de trituração, de elétron do vácuo soldadura de feixe, de soldadura do CNC máquina do robô e dos 80 rolos e o outro equipamento de processamento avançado.
Parâmetros técnicos
|
Não:
|
Diâmetro de fio (milímetros)
|
Puxando a força (KN)
|
Sentido da rotação
|
Diâmetro do cilindro (milímetros)
|
Comprimento do cilindro (milímetros)
|
|
1
|
3~8
|
3~10
|
Da mão esquerda, Righthand
|
>160
|
<1000>
|
|
2
|
10~16
|
12~20
|
Da mão esquerda, Righthand
|
>320
|
<1000>
|
|
3
|
18~24
|
20~80
|
Da mão esquerda, Righthand
|
>480
|
<1000>
|
|
4
|
26~32
|
100~120
|
Da mão esquerda, Righthand
|
>640
|
<1000>
|
|
5
|
34~40
|
150~200
|
Da mão esquerda, Righthand
|
>800
|
<1000>
|
|
6
|
42~50
|
240~400
|
Da mão esquerda, Righthand
|
>1000
|
<1000>
|
Guincho com enrolamento de DeviceOverview
|
Nome do produto
|
Cilindro do guincho do cabo
|
|
Quantidade do cilindro
|
Simples ou duplo
|
|
Projeto do cilindro
|
Libras do sulco ou sulco espiral
|
|
Material
|
Carbono inoxidável e aços de liga
|
|
Tamanho
|
Personalização
|
|
Escala da aplicação
|
Operação terminal da mineração da construção
|
|
Fonte de energia
|
Elétrico e hidráulico
|
|
Capacidade da corda
|
100~300M
|
Características do produto:
1. Guincho elétrico da corda de fio de aço com sistema de enrolamento
2. O arranjo automático da corda pode ser realizado
3. Estrutura compacta e projeto razoável
4. Mantenha a tensão de corda de fio apertada para guinchos & guindastes
5. A máquina de enrolamento pode fornecer uma força da parte traseira na corda para manter a corda uma força de tensão. A máquina de enrolamento e seus HPU são removeable
Dispositivo de enrolamento:
1. O dispositivo do enrolamento da corda do guincho (guincho do dispositivo de enrolamento) adota o princípio de parafuso de gerencio dobro para conduzir a roda da corda para mover-se para a frente e para trás, ele é dispositivo de transmissão mecânico, fácil de usar, seguro e seguro.
2. A corda do guincho que arranja o dispositivo consiste em seis porções, a saber, em peça das saídas de potência, em caixa da transmissão, em embreagem, em peça espiral da luva, em peça da corda e em base de apoio.
3. No processo de instalação, não exige qualquer parte da transformação do guincho, precisa somente de instalar a engrenagem exterior no lado do motor do guincho, o poder da saída do motor.
Princípio da movimentação:
Cilindro do guincho - caixa de engrenagens - rotação da luva do parafuso - roda da corda que reciproca o movimento.
Conceito de enrolamento
O dispositivo de enrolamento é uma parte importante de guincho do armazenamento do cabo. Os cabos do guia são em ordem arranjado no cilindro do guincho do armazenamento do cabo. É composto principalmente do parafuso, do retractor da corda e do feixe do carga-rolamento. O parafuso do cilindro de cabo e do setter do cabo gerencie synchronously através do dispositivo da movimentação de corrente. O parafuso é linha bidirecional e a ligação é o diâmetro do cabo. O retractor da corda consiste em um rolo pequeno, em um defletor da polia, em uma polia e em uma porca do slider, montados no feixe de carregamento por um rolo pequeno. A rotação do parafuso bidirecional faz com que a porca do slider mova esquerdo e direito ao longo da linha central do parafuso com o retractor para guiar o cabo. A fim evitar dobrar a deformação do parafuso sob a pressão excessiva, o feixe do carga-rolamento foi analisado pela força e pelo método de elemento finito, e suas força e rigidez foram calculadas para cumprir as exigências.
Formulário da estrutura
O guincho converte a energia elétrica na energia mecânica através do motor, isto é, o rotor do motor gerencie a saída, através da correia do triângulo, eixo, engrenagem, e conduz então o cilindro para girar após a retardação. O carretel enrola a corda de fio 7 e passagens através do bloco de polia para fazer o elevador do gancho do guindaste ou para deixar cair a carga Q, muda a energia mecânica no trabalho mecânico, e termina a carga do transporte vertical e trabalho do descarregamento da carga
Introdução da empresa
Nossa introdução adiantada da empresa de tecnologia avançada no país e no estrangeiro, após anos de investigação e desenvolvimento e de melhoria, no campo de levantamento da corda da fileira da corda de fio da multi-camada da maquinaria fez uma descoberta principal,
Em 2010, a empresa obteve a patente da produção do cilindro de dobramento dobro do sulco da corda, e fundou seu próprio tipo - libras. Presentemente, a empresa formou um maduro e estável, modo de produção do serializedproduct.
