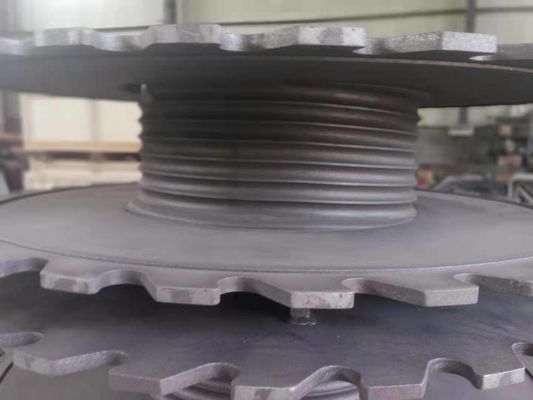

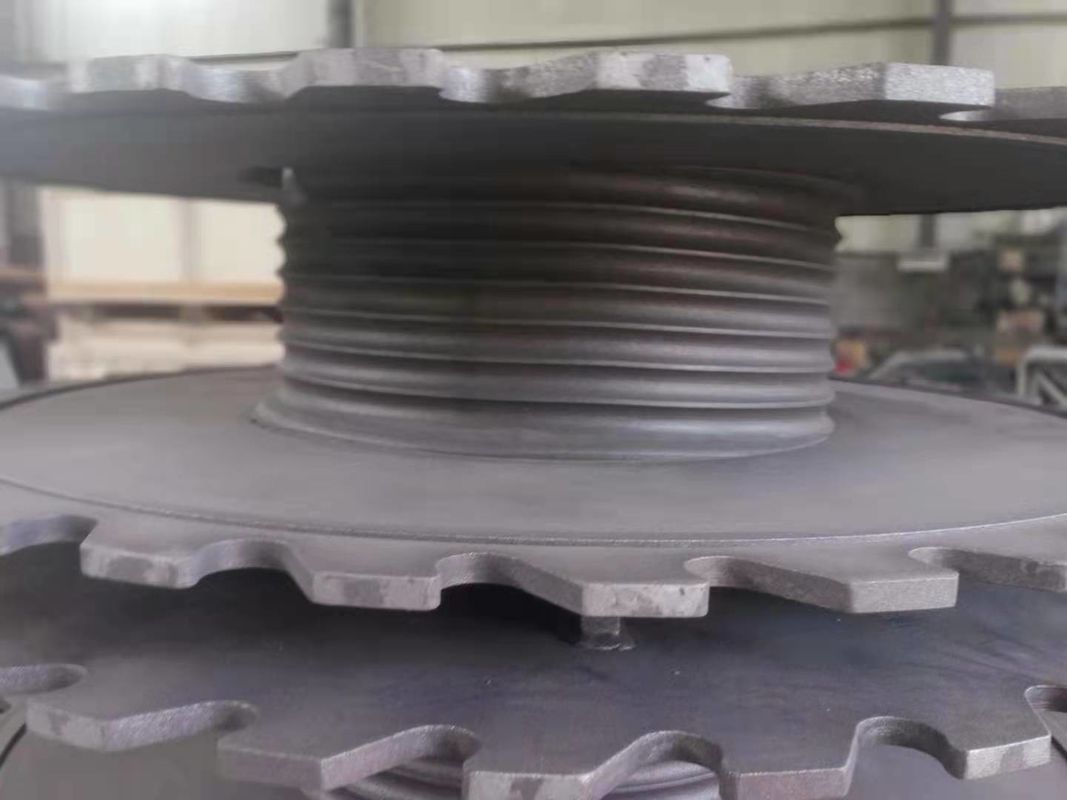

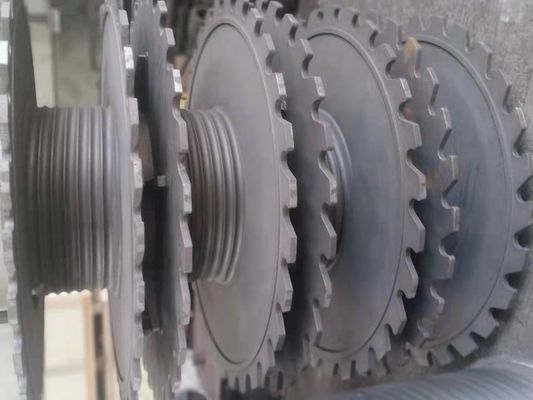

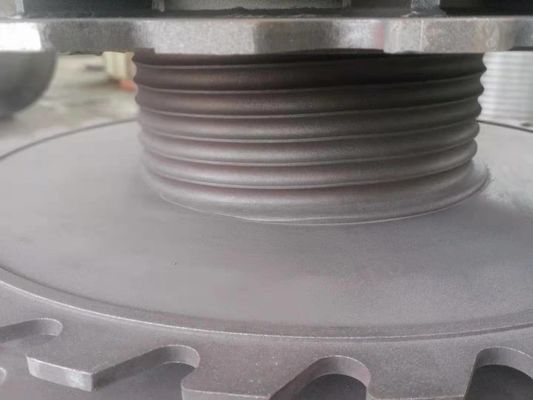

Corda de fio do aço carbono que iça o único cilindro de Lebus Grooved Winch do modelo
Introdução sulcada do cilindro do guincho
O dispositivo compreende um corpo de cilindro entalhado, um sulco da corda é processado no corpo de cilindro entalhado, um sulco de escalada preliminar e um sulco de escalada secundário são abertos no corpo de cilindro entalhado, e o ângulo de escalada do sulco de escalada preliminar é de 0 ° ao ° 72, o valor-limite de escalada do sulco de escalada preliminar é o ponto de partida do sulco de escalada secundário. O modelo de serviço público realiza a vacância da desordem da corda e a mordedura da corda da corda de fio de aço causada pelo erro de solda, simplifica a tecnologia de processamento e salvar a despesa de fabrico. O modelo de serviço público supera a deformação do corpo de cilindro existente processado após o conjunto e a soldadura, tendo por resultado a assimetria dos centros em ambas as extremidades do corpo de cilindro, ao mesmo tempo, lá é algumas deficiências que não podem garantir a precisão do passo da linha e a força da superfície da linha
Condições do serviço do sulco de Lebus
1. As flanges do cilindro serão perpendiculares rufar a parede em todas as circunstâncias, mesmo sob a carga.
2. A corda deve ser mantida sob a tensão em processo do enrolamento de modo que a corda seja esmagada contra a parede do sulco. Quando enrolar não pode estar conforme esta circunstância, um rolo da imprensa estará usado. Recomenda-se geralmente que a tensão da corda deve ser pelo menos tensão de quebra de 2% ou carga de funcionamento de 10%.
3. A escala do ângulo da frota deve geralmente nunca ser mais de 1,5 graus e não menos de 0,25 graus.
4. Quando a corda de fio liberada do cilindro circunda a polia, o centro da polia deve estar sobre o centro do cilindro.
5. A corda deve ser mantida redonda, não fraca, mesmo sob a carga máxima.
6. A corda deve ser estrutura da anti-rotação.
7. Meça por favor a mudança do diâmetro da corda sob a carga diferente.
Avanço
Comparado com o general sulcou não o cilindro (liso) e o cilindro sulcado espiral, as luvas sulcadas do cilindro de aço tem vantagens óbvias no enrolamento puro da corda de fio de aço da multi-camada. As libras do sulco dobro da corda da dobra fazem o enrolamento da corda de fio de aço mais liso e a carga entre camadas uniformemente é distribuída, reduz o enrolamento e a corda irregulares, desordenados que mordem em processo do arranjo da corda de fio de aço, reduz o dano da corda de fio de aço, prolonga a vida útil da corda de fio de aço, melhora a segurança da operação do equipamento, e evita a época da parada programada do equipamento mecânico devido à substituição desordenada da corda
| Não: |
Diâmetro de fio (milímetros) |
Puxando a força (KN) |
Sentido da rotação |
Diâmetro do cilindro (milímetros) |
Comprimento do cilindro (milímetros) |
| 1 |
3~8 |
3~10 |
Da mão esquerda, Righthand |
>160 |
<1000>
|
| 2 |
10~16 |
12~20 |
Da mão esquerda, Righthand |
>320 |
<>1000 |
| 3 |
18~24 |
20~80 |
Da mão esquerda, Righthand |
>480 |
<>1000 |
| 4 |
26~32 |
100~120 |
Da mão esquerda, Righthand |
>640 |
<>1000 |
| 5 |
34~40 |
150~200 |
Da mão esquerda, Righthand |
>800 |
<>1000 |
| 6 |
42~50 |
240~400 |
Da mão esquerda, Righthand |
>1000 |
<>1000 |
Estrutura sulcada do cilindro do guincho
Composição do cilindro do sulco: Núcleo do cilindro, flanges, eixo, etc.

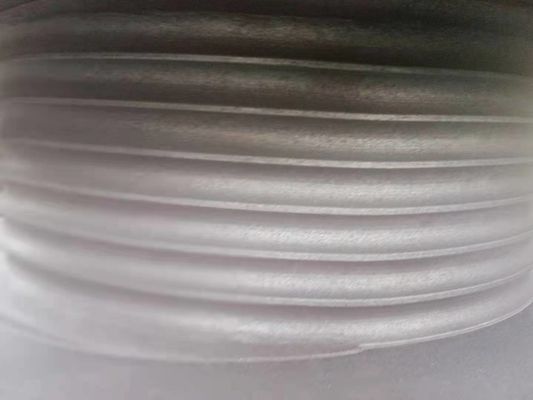

Processamento: Os cilindros de corda com sulcos cortaram diretamente neles. O cilindro do guincho com flange, o sulco das libras é cortado diretamente no corpo do cilindro, de acordo com as exigências de clientes, as flanges é soldado ou parafuso-aparafusado. a geometria do sulco é determinada pela construção, pelo diâmetro e pelo comprimento da corda, e pela aplicação. o cilindro tem as dimensões de montagem exigidas para as condições operacionais reais.
