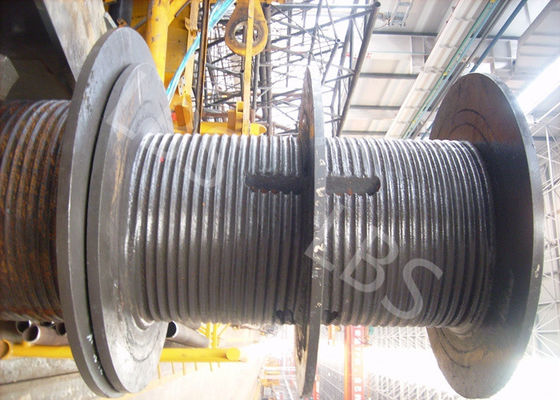

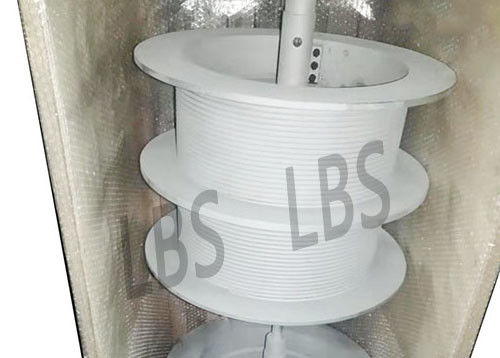

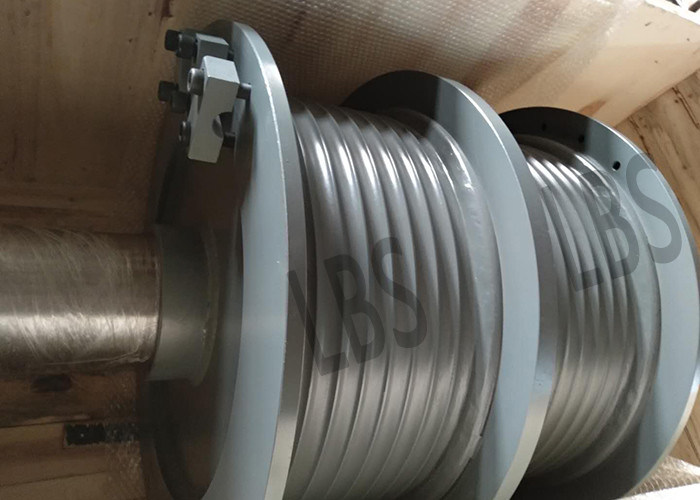

cabo de arame de aço carbono com ranhuras de lebus especial, tambor de guincho de cabo duplo
Descrição do guincho de sinal / tambor duplo
O tambor é uma das partes importantes doMáquinas e aparelhos de elevação, utilizado para enrolar cordas de arame num mecanismo de elevação ou de tracção.Ao transferir a força motriz fornecida pelo dispositivo de accionamento hidráulico ou elétrico para a corda elétrica, o movimento rotativo do dispositivo de accionamento é transformado no movimento linear necessário.
Informações sobre o produto
| Nome: |
cabo de arame de aço carbono com ranhuras de lebus especial, tambor de guincho de cabo duplo |
| Velocidade de elevação |
00,95-1,27 m/s |
| Velocidade de rotação |
720-960 r/min |
| Diâmetro da corda |
3-30 mm |
| Tipo de espartilha |
Fios |
| Rotação da direcção |
esquerda ou direita |
| Aplicação |
elevação |
| Parâmetro |
podem ser concebidos |
| Aplicação |
Mineração, perfuração de petróleo ou mina de carvão |
| Diâmetro do tambor |
900 mm |
| Largura do tambor |
600 mm
|
O princípio de funcionamento dos tambores duplos
Duplo d.Elevador de rum, elevador de gancho duplo.Duas cordas de arame são fixadas num tambor, respectivamente, do tambor, da parte inferior do tambor, quando o tambor gira, levantando um recipiente para cima, o outro recipiente para baixo.
O elevador de enrolamento é dividido em elevador de diâmetro igual e elevador de diâmetro variável de acordo com a forma do tambor.A estrutura do tambor de igual diâmetro é simples, fácil de fabricar, de baixo preço e é amplamente utilizada.Quando se eleva um poço profundo, o binário é muito desequilibrado devido à grande variação do comprimento da corda em ambos os lados.Uso inicial de elevador de diâmetro variável (tambor cônico cilíndrico), agora mais uso de balanço de corda de cauda.
Informações suplementares
1, o guincho deve ser ajustado de acordo com os requisitos do caderno de especificações.A estrada ao longo do abastecimento de ar é determinada de acordo com a situação real da estrada., e o princípio é não afetar a operação segura.
2, a construção de guinchos, tanto quanto possível, para utilizar a escavação picar, de acordo com o tipo de suporte diferente da estrada pode ser usado para suportar galpão de madeira ou galpão de aço I.O suporte de malha de âncora é usado quando o telhado está intacto, e o suporte de andaimes é usado quando o telhado é quebrado
3, 11,4KW pequena fundação guincho deve usar betão de derramamento, sua especificação básica é 1,0 × 1,0 × 1,0 metros.2:2; a proporção de cimento aquoso é 0.4.
4, o guincho utilizado suporte de andaimes, a partir do exterior para o quadro, entre o galpão e o galpão com madeira de suporte ou vara de puxar ligado em um todo, cintura, ajudar a ser rígido de volta sólida.A distância entre os galpões não deve exceder 0.7 m. Quando for utilizado um suporte de malha de âncora, o espaçamento entre as linhas de parafusos é de 800 × 800 mm.
5O motor do guincho deve ser instalado no lado interno do ninho de guincho pequeno e o espaço de funcionamento não deve ser inferior a 0,8 metros.e o interruptor está bem colocado e não deve dificultar o funcionamento do pessoal.
6, outras disposições em conformidade com os procedimentos operacionais.
Características do tambor:
Equipamento de processamento: Centro de usinagem CNC
Direção de rotação das ranhuras: Esquerda
Diâmetro da corda de arame: 3 mm~65 mm
Cada volta de camada: 20,5 voltas
Capa: 5 Capa
Tipo de sulco de corda: sulco de corda LEBUS
Número de cordas: Dois
desenho da estrutura
