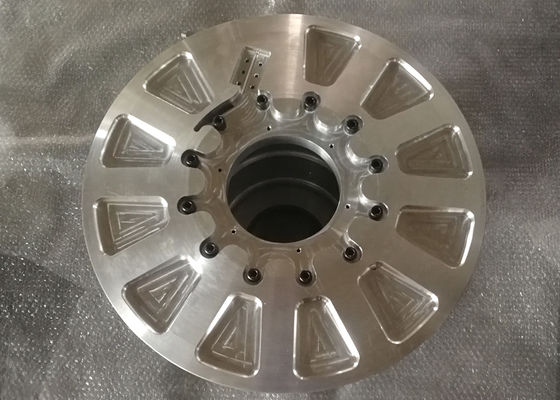

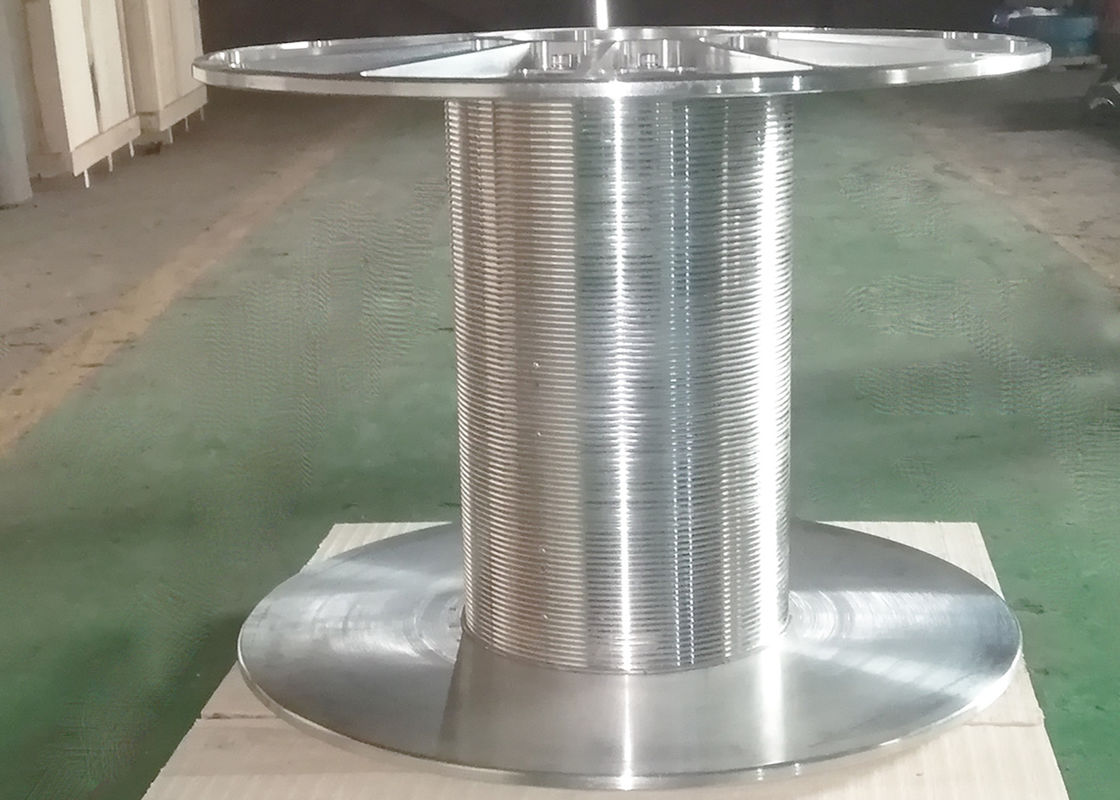

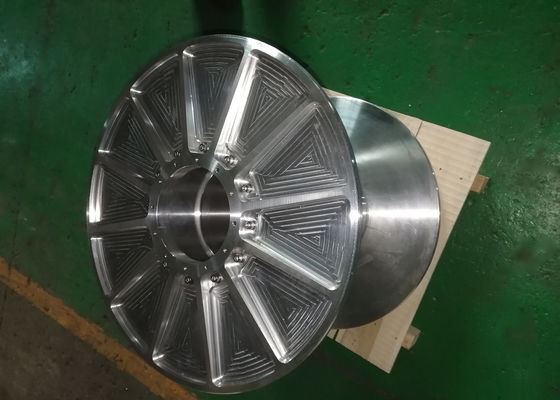

O cilindro de cabo de múltiplos propósitos do metal de 4mm estendeu o fio para a construção

Cilindro atento prolongado do guincho do cabo da corda de fio para o objeto do elevador

O cilindro é uma das partes importantes de maquinaria de levantamento, usadas para enrolar a corda de fio no mecanismo de levantamento ou no mecanismo da tração. Transferindo a força motriz fornecida pelo dispositivo hidráulico ou elétrico da movimentação à corda de fio, o movimento giratório do dispositivo da movimentação é transformado no movimento linear exigido.

1. De acordo com o número de camadas de enrolamento:

1) Único enrolamento: Somente 1 camada de corda de fio é ferida no cilindro, sulco espiral é cortada geralmente na superfície de cilindro.

2) Enrolamento dobro: O cilindro é sem fôlego com 2 camadas de corda de fio, sulcos espirais ou os sulcos do lebus podem ser usados.

3) Multi-enrolamento: Enrolamento Multilayer da corda de fio no cilindro, usado para a altura de levantamento particularmente grande ou ocasiões compactas do mecanismo, a superfície dos sulcos do lebus do corte do cilindro.

2. de acordo com o método de processamento:

1) Cilindro de moldação: O material de moldação é geralmente aço moldado ou ferro fundido.

2) Cilindro de solda: O núcleo do cilindro é feito da tubulação sem emenda ou rolou com placa de aço, núcleo de solda da flange e do cilindro, e eliminação do esforço de solda antes de fazer à máquina.

3. De acordo com o número de segmentação do cilindro

1) Enrolamento dobro: Duas cordas de fio podem ser envolvidas em torno de um cilindro. A corda pode ser sem fôlego no mesmo sentido ou no sentido oposto

2) Multi-enrolamento: A superfície de um cilindro é dividida em diversos cilindros pelos defletores, cada qual podem ser usados separadamente para a corda de enrolamento.

Quatro gruas de cilindro, grua de quatro ganchos. As cordas de quatro fios são fixadas em um cilindro, respectivamente, do cilindro, da parte inferior do cilindro, quando o cilindro gerencie, um recipiente de levantamento acima, o outro recipiente para baixo.

Componentes estruturais

Cilindro, conjunto do eixo do cilindro, que é os componentes do núcleo do guincho.

Mecanismo de travagem, incluindo o freio mecânico e o freio de água (freio eletromagnético).

Cabeça do gato e conjunto principal do eixo do gato, usado apertando a curvatura fraca do fio, objetos pesados de levantamento; O guincho pesado do equipamento igualmente inclui um cilindro afiançando para extrair o tambor de núcleo.

Sistema de transmissão, a introdução e a distribuição de poder e transferência do movimento, para o guincho variável interno da velocidade além do que o eixo de transmissão e o eixo do cilindro, o eixo da cabeça do gato, mas igualmente incluir correntes, engrenagens, as peças shafting e o eixo de transmissão intermediário da plataforma giratória.

O sistema de controlo, incluindo os dentes, dentes, embreagem pneumática, console do perfurador, peças da válvula de controle, etc., é uma parte integrante do sistema de controlo do equipamento

Sistemas de lubrificação, incluindo a lubrificação da manteiga, a lubrificação do gotejamento e a movimentação do selo, o respingo ou lubrificação forçada.

Um sistema de apoio com um quadro soldado ou quadro do escudo.

Equipamento de processamento: Centro fazendo à máquina do CNC

Sentido da rotação dos sulcos: Da mão esquerda

Diâmetro da corda de fio: 3 MM~65 MILÍMETRO

Cada camada dobra: 20,5 regaços

Camada: 5 camadas

Tipo do sulco da corda: Sulco da corda de LEBUS

Número de cordas: Dois
