O revestimento galvanizado libras sulcou as luvas do cilindro para o guincho da expedição da mina
Parâmetros do guincho da operação de mineração
Tensão estática exterior da corda de fio: 10KN;
Velocidade exterior da corda de fio: ≥ 1.00m /s;
Capacidade da corda: 450m;
Diâmetro da corda de fio: 12mm;
Diâmetro do cilindro: 220mm;
Largura do cilindro: 307mm;
Modelo do motor: YBJ-11.4;
Poder do motor: 11.4KW;
Velocidade do motor: 1470r/min;
Relação total da velocidade: 41;
Peso do guincho: 578Kg;
Incluindo o motor;
Dimensões: 1073×766×727 milímetro;
Acionador de partida magnético à prova de chama: QBZ-80/1140/660;
Botão à prova de chama do controle: LA81-3.
A importância dos rolos
O cilindro é uma da maioria de partes importantes do guincho
a vista geral do Lebus sulcou
As libras rufam são um tipo do sulco para o enrolamento da multi-camada da corda de fio introduzido de no exterior. Devido a este sulco da corda no cilindro
A maioria da seção circunferencial é mantida paralela à cara da extremidade da flange, somente em uma seção muito pequena e na interseção da cara da extremidade da flange,
Contudo, há um fenômeno do gerencio, ele é nomeado “sulco de dobramento da corda” demasiado.
Os anos de uso prático mostraram que este tipo do cilindro com estrutura especial do sulco da corda pode bem resolver a dificuldade da corda de enrolamento da multi-camada
O sistema de dobramento dobro do sulco do cabo assegura-se de que a corda de fio de enrolamento da multi-camada no cilindro esteja tirada completamente lisamente em e desenrolada do cilindro
Vantagem das libras Grroved
Este sistema é ainda o método o mais eficaz e o mais perfeito prolongar a vida da corda de fio. Os testes mostraram que o uso com especificações da corda de fio combina o sulco da corda, cilindro de Lebus podem prolongar a vida da corda de fio mais de 500%.
As libras do sulco da corda fazem a carga distribuída uniformemente entre camadas, e a prática mostra que prolonga extremamente a vida da corda de fio. De fato, a superfície do teste pode estender a vida da corda de fio por mais de 500%. Reduzir dano da corda de fio aumenta a segurança e reduz o tempo ocioso da máquina da máquina.

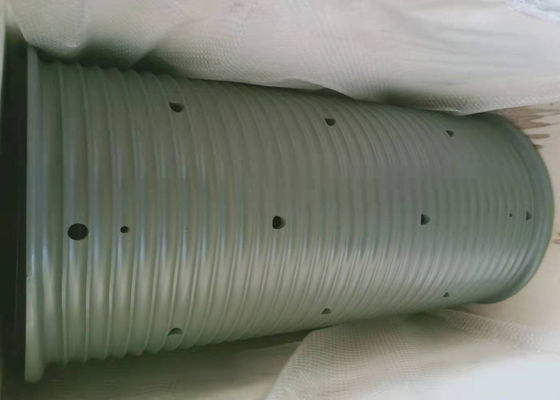

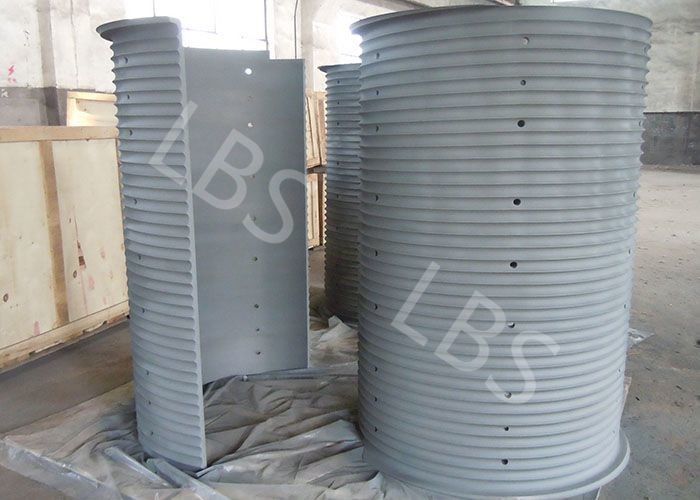

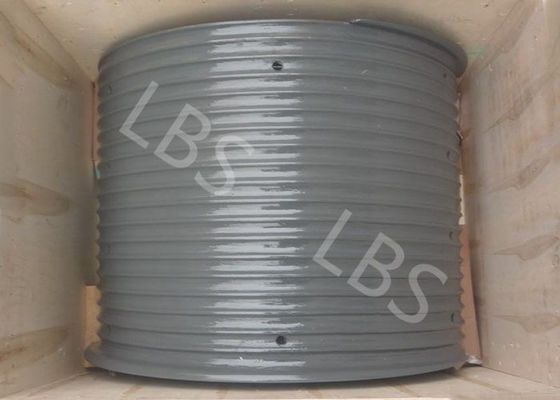

Introdução de produto
Materiais das luvas: Baixo-carbono 20# de aço, 16Mn, Q235B, Q355B/D/E
O uso as luvas: Soldado ou aparafusado ao núcleo liso do cilindro do guincho
Sentido da rotação das luvas: Esquerdo ou direito
Equipamento de processamento: Centro fazendo à máquina do CNC
Ambiente de trabalho: Ambiente interno, exterior, da chuva e da poeira
Altura de trabalho: Não mais de 2000M
Temperatura de trabalho: -40~+50 CentigradWelded ou aparafusado ao núcleo liso do cilindro do guincho
Parâmetros e aplicação técnicos:
| Não: |
Diâmetro de fio (milímetro): |
Sentido da rotação |
Cilindro principal
diâmetro (milímetros) |
Comprimento principal do cilindro (milímetros) |
Aplicação |
| 1 |
8 10 13 |
Da mão esquerda, Righthand |
430 |
763 |
O guincho do equipamento do workover do óleo,
Rebocando o guincho
Guindaste de torre |
| 2 |
13 18 20 |
Da mão esquerda, Righthand |
623 |
1144 |
Guincho da engenharia,
Guincho de levantamento, guindaste de esteira rolante |
| 3 |
22 25 26 |
Da mão esquerda, Righthand |
730 |
1220 |
Equipamento do workover do óleo,
Guincho de registro |
| 4 |
18 22 32 |
Da mão esquerda, Righthand |
670 |
1240 |
Perfuração Rig Winch,
drawworks |
| 5 |
28 32 36 40 |
Da mão esquerda, Righthand |
560 |
630 |
Guincho de gerencio do equipamento de perfuração,
Equipamento de levantamento |
| 6 |
26 28 32 45 |
Da mão esquerda, Righthand |
760 1146 |
1970 1765 |
No mar guindaste,
Guindaste marinho, amarrando o guincho |
Estrutura de produto:
Cilindro integral do sulco da corda: os cilindros de corda com sulcos cortaram diretamente neles (com ou sem flanges aparafusadas ou soldadas, como necessário). O cilindro do guincho com flange, o sulco das libras é cortado diretamente no corpo do cilindro, de acordo com as exigências de clientes, as flanges é soldado ou parafuso-aparafusado. a geometria do sulco é determinada pela construção, pelo diâmetro e pelo comprimento da corda, e pela aplicação. o cilindro tem as dimensões de montagem exigidas para as condições operacionais reais.
Vantagem do produto:
Comparado com o general sulcou não o cilindro (liso) e o cilindro sulcado espiral, as luvas sulcadas do cilindro de aço tem vantagens óbvias no enrolamento puro da corda de fio de aço da multi-camada. As libras do sulco dobro da corda da dobra fazem o enrolamento da corda de fio de aço mais liso e a carga entre camadas uniformemente é distribuída, reduz o enrolamento e a corda irregulares, desordenados que mordem em processo do arranjo da corda de fio de aço, reduz o dano da corda de fio de aço, prolonga a vida útil da corda de fio de aço, melhora a segurança da operação do equipamento, e evita a época da parada programada do equipamento mecânico devido à substituição desordenada da corda.
